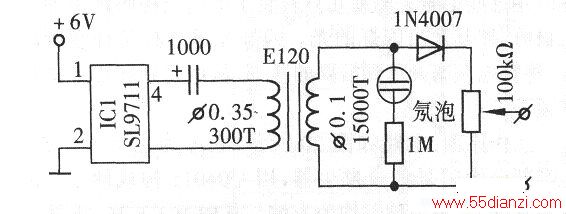

此电路如下图所示。该治疗仪结构简单，用了一块专用集成电路，其内部由电源电路、振荡电路、功率放大电路及控制器组成（注：没有专用集成电路可用分立元件制作）。SL9711集成电路能交替产生100Hz和3Hz的正弦波，集成电路输出的正弦波经变压器升压后，由电位器调节电针回路中的电流。
由于输出回路中加有整流二极管，因而通过人体的电流波形为脉动电流。当脉动电流刺激人体时，可产生以下作用：
1．脉动电流作用于人体时，运动神经受到刺激引起肌肉颤动感，感觉神经受到刺激产生麻感。
2．数十秒钟后，麻颤感觉消失，感觉和运动神经开始进入抑制状态，痛阈上升而呈止痛效应。
3．由于脉动电流抑制交感神经并使电流通过的蛋白发生微量变性分解，形成血管活性肽等物质，因而在脉动电流作用停止后，尚有改善局部血液循环和后期的止痛作用。
作用方法：冻疮已破溃的患者，应先用云南白药干粉直接外敷，消毒纱布包扎，待收口后再进行下述治疗。
使用时将正负电极头裹以湿棉球，并紧压患部两侧，旋动输出电位器，逐渐加大输出至病人能耐受为止。刺激的强度和治疗效果紧密相关，但千万不能超过治疗者的忍受程度。输出加至一定强度时，肌肉会随脉动电流而跳动，这是完全正常的现象。这样每次治疗五分种，每日一次，6—12次为一疗程，每次治疗完毕，应将输出电位器调至原位，取下电极，用棉花蘸取冻疮酊涂擦患处。
注意事项：
1．阴极、阳极间的距离不得小于3厘米。
2．检查输出电位器是否在“零位”。
3．每次治疗宜加小电流。不要一次调到最大忍受的电流强度，应分几次逐渐地增加。
