用HA71358构成的一组呼吸灯

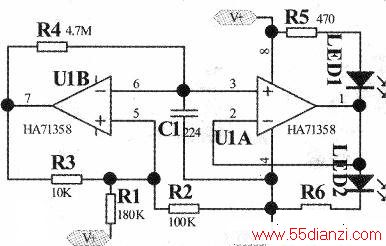

　　上图为一款利用双运放HA71358（类似型号有LM358等）为核心的姑且称之为“此吸彼呼灯”的呼吸灯吧，因为他同时可以输出两路彼此互补的呼吸灯电流。在一组由亮变暗的过程中，另外一组呈由暗变亮状态。反之，亦然。上图电路使用双运放中的一个运放UIB作为振荡器。他是笔者设计的利用运放搭建变形的回滞电压可调的施密特反相器电路的具体应用。具体电路见下图。在下图电路中，R1，R2将电压比较器的同相输入端偏置在1/2VCC上，因为正反馈电阻R3的存在使得电压比较器的同相输入端的电压不但与静态偏置有关，而且与此电压比较器的输出状态有关！在输出高电平时，如果不考虑运放的输出电压差异（将运放作为一个理想运放来分析），则此电压比较器的同相输入端电压为VCC*R2/[(R1//R3)+R2];而在此电压比较器输出低电平时，其同相输入端电压为：VCC*(R2//R3)/(R1+R2//R3)。调节R3的阻值可以大范围调节此施密特反相器的回滞电压值。由于本电路R3为1/18偏置电阻值，反馈量比较大，使得此施密特反相器的回滞电压在5%-95%之间，考虑到运放为非理想运放，实际的反馈量要小于计算值。这样，得到一个宽范围的变化电压范围即电压的动态值为9/10VCC(555时基电路只能得到1/3VCC的动态电压值)，是常规555时基电路的近3倍。宽范围的动态电压值呼吸效果会更好。
　　
　　上图电路R3作为正反馈电阻在UIB输出高电平时相当于与R1并联将运放UIB的同相输入端电压偏置在约9，10VCC的动态范围内。上电时，因为C1的存在，运放UIB的反相输入端电压不能突变低于同相输入端电压．UIB输出高电平，经R3反馈到同相输入端使其同相输入端电压约为95/100VCC，同时，U1B输出高电平通过电阻R4给电容器C1进行充电，随着充电的进行，C1端电压不断上升，当C1端电压上升到95/100VCC时，大于其同相输入端电压迫使运放输出发生跳变，输出低电平；UIB-旦输出低电平，相当于R3接地，R3由与R1并联为与R2并联，此时，UIB的同相输入端电压立即跳变为约5/100VCC值。与此同时，电容器Cl则由充电状态变为通过R4进行放电，由于Cl端电压不能跳变，经由R4上图为一款利用双运放HA71358（类似型号有LM358等）为核心的姑且称之为“此吸彼呼灯”的呼吸灯吧，因为他同时可以输出两路彼此互补的呼吸灯电流。在一组由亮变暗的过程中，另外一组呈由暗变亮状态。反之，亦然。上图电路使用双运放中的一个运放UIB作为振荡器。他是笔者设计的利用运放搭建变形的回滞电压可调的施密特反相器电路的具体进行缓慢放电使其端电压下降，当其端电压下降到约5/100VCC值时，低于UIB的同相输入端电压，此时，UIB再次输出高电平，如此循环，形成振荡。
　　
　　在UIB形成振荡的过程中，电容器Cl的端电压在5%VCC-95%VCC之间动态缓慢变化，此缓慢变化经运放UIA隔离输出（运放UIA接成电压跟随器形式）。使用电压跟随器的好处在于不会影响前级电路，另外可以增大电路的输出驱动能力。由于UIA的输出是双向的，故，可以输出拉电流（高电平驱动）和输出灌电流（低电平驱动）。这样，输出端就可以接两串LED形成“此吸彼呼”，遥相呼应了。即笔者称之为“此吸彼呼”呼吸灯电路。
