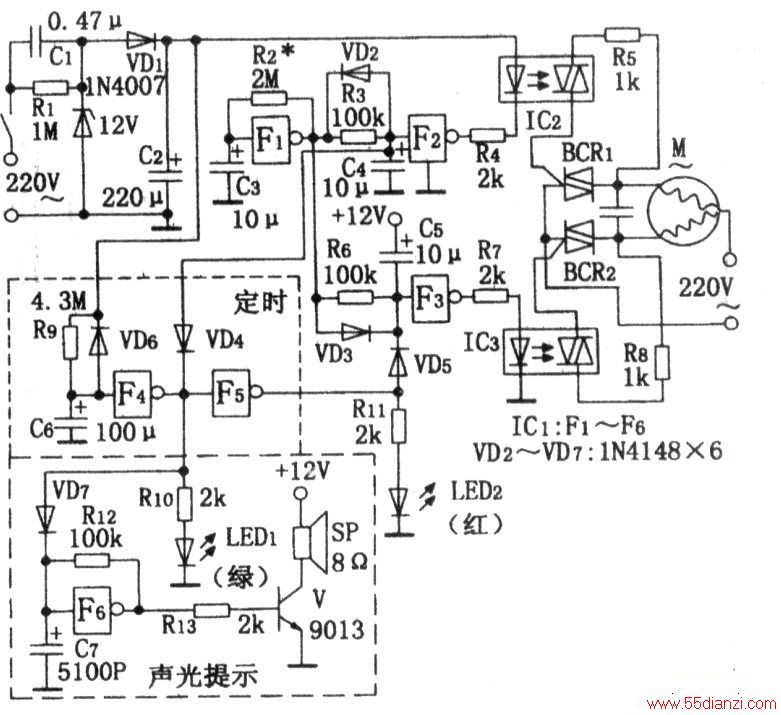

机械式洗衣机洗衣程控器极易因其中某个塑料齿轮折齿而使整体报废，导致电机只能单向运转。本文介绍一种用单片数字集成电路制作的电子式洗衣机定时程控器，它具有定时，正、反转、正反转间歇控制，洗涤及停机发光指示，洗毕声音提示、开关无触点的特点，成本低廉，制作容易，且可靠性好。电路见下图。
工作原理：K为电源开关。220V交流市电由C1降压、VD1整流、DW稳压，C2滤波后得到12V直流电压作为电路工作电源。IC1是一只CMOS六反相施密特触发器CD40106，F1~ F6是其中的六个非门。其中，F1和R2、C3组成一个周期为20多秒的超低频方波振荡器，用以洗衣电动机的正反转时间控制；F4和R9、C6组成一个简单的定时器，用于一次洗衣的定时设定；F6和C7、R12组成一个音频振荡器，用以定时结束的发声提示。
电路初通电时，F4输入端因C6的充电而呈低电位，输出高电平，F5输出低电平。此时，VD4、VD5皆截止不限制电机正反转控制电路的工作，绿色发光二极管LED1发光指示洗衣机为工作状态，VD7将F6输入端箝位于高电平， 振荡器被停振，SP不响。
一开始，超低频 器F1输出高电平，F3输出低电平，光电耦合器IC不工作，双向可控硅BCR2截止。
同时，F1输出的高电平经R3对C4充电，约1秒后，C4上电压达CMOS的门转换电压，F2输出翻转为低电平，光耦lC1内发光管发光，光敏可控硅导通，触发双向可控硅BcRl开通，电动机正转。约lC秒后，F1输出突变为低电平，c4上电荷立即 VD2放掉，F2输出翻转为高电平，lC1和BCR1立即截止，电动机停转。与此同时，电源经R6对c5充电，约1秒后，达到CMOS的门转电压，F3输出翻转为高电平，光耦IC2、BCR2继开通，电动机反转，再过10秒后，F1又输出高电平，电动机停转……，如此循环，电动机便以正转10秒—停1秒一反转lO秒—停1秒……的程序工作。
当设定的洗衣时间结束时．C6上电压也由电源经R9充到了CMOS门转换电压，F4输出翻转为低电平，F5输出高电平，VD4、VD5同时导通，分别将F2和F3的输入端箝位于低电平和高电平，F2固定输出高电平，F3固定输出低电平，IC2、IC3和BCR2、BCR3皆截止，电动机停转。同时，红色发光二极管LED2发光指示定时时间到，LED1熄灭。同时，VD7也因F4输出低电平而截止，音频振荡器起振，振荡信号经晶体管V开关放大后推动扬声器SP发出响亮的停机提示声。关掉K后，电路断电，C6上电荷迅速经VD6放掉，为再一次开机定时作好准备。
元件选用与制作：ICI用六施密特反相器CD40106，需注意的是，不可用CD4069等普通六反相器代替IC1。IC2、IC3用MOC3020、MOC3021等小型光耦可控硅，BCRI和BCR2用BCR．6A、BCR．8A等压600V、电流6～8A以上的双向可控硅，SP用小口径高音扬声器，LEDI、LED2用高亮度发光二极管，其余见图。
制作时，所有元件焊装在一块电路板上，置于机身内原程控器处。断开原程控器连线，按图示重新接好，原蜂鸣器拆去代之以SP。LED1和LED2在面板上钻孔安装。
调试：(1)适当调整R2阻值可改变洗衣机的正反转周期；(2)调整R9阻值可改变一次的定时时间，通常可固定于5分钟，需要时重开关一次K便可，如需要，也可用一只高阻值电位器代替R9装于面板上进行调节，(3)如因有的洗衣机惯性较大，断电后转动时间稍长，则可适当加大C4、C5容量，使正、反转控制间歇时间稍长，以免电动机尚未停稳而反向驱动时产生过大的起动电流。
