性能可靠的雷达扫描防盗系统

　　本装置具有体积小、重量轻、安装简便、无线遥控、防范面积大、感应距离随意可调、可靠性高等优点，且探测（扫描）与防盗系统电路互不相干。因此，也可按照需要改变防盗电路，把它用于迎宾、安全提示等实际生活中。
　　
　　工作原理
　　

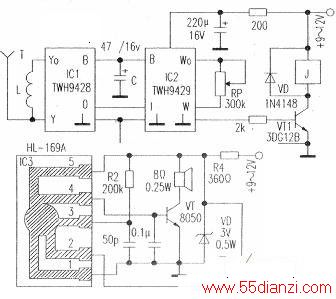

　　扫描电路如上图所示，它主要由雷达扫描、识别放大和指令执行三大部件组成。
　　
　　防盗电路如下图所示。扫描电路关键元器件IC1采用了雷达探测模块TWH9428，它利用微波振荡向周围发射高频电磁波(约1000MHz)。当雷达扫描在有效范围内收到活动目标时，空间的磁场将发生变化。此时微波信号立即反馈给TWH9428进行准确的检测。由于TWH9428检测后的输出电压还不足以推动终端负载工作，所以电路中又采用了IC2 TWH9429作进一步放大处理。为使指令执行电路有足够的电平变化，用一只高增益的晶体三极管进行功率放大，以驱动继电器J通电吸合，其触点去控制报警电路（见图2）。继电器一旦闭合，其触点jl闭合，防盗电路便处于工作状态，语音集成块IC3 HL-169A便会立即振荡工作，其④脚输出的音频信号经三极管放大，推动扬声器发出“抓贼啊”的连续报警声，直至活动目标离开扫描区域。
　　
　　调试与使用
　　
　　(1)本装置的天线T可用鞭状线或开口圆环线。
　　
　　(2)鞭状天线可用φ1.5~2mm铜线，长度为150—300mm。配用的电感可用φ0.6mm左右高强度漆包线在φ5 mm磁棒上绕5～7圈。
　　
　　(3)开日圆环天线可用φ0.2mm铜线，长度为120一150mm。用圆环天线时可去掉电感线圈。
　　
　　(4)探测范围：调节RP，可使半径距离接近10米。
　　
　　(5)调节振荡电阻R4，可根据需要改变语音的快慢。
　　
　　(6)为使电路工作稳定可靠，应采用稳定电压。
