饮水机电路结构及工作原理

　　下图所示为饮水机的电路结构。交流220V为饮水机供电。饮水机的电路是由加热组件、杀菌控制电路、温度控制组件、电源开关和门开关等部分构成的。

　　
　　电源开关K1接通后，交流220V经温控器ST为加热器供电，开始烧水，水开后温度上升，温控器自动断开，停止加热。当保鲜柜门打开再关闭后，交流220V经定时器为臭氧管驱动电路供电，于是晶闸管和电容形成振荡，振荡信号经升压变压器为臭氧管提供高压脉冲臭氧管产生臭氧对茶具消毒。

　　1．加热组件的信号处理流程
　　
　　电源开关闭合后，交流220V电源由电源的L（火线）端经熔断器FU1，电源开关K1，为加热组件供电，加热器开始工作。此时，加热指示灯（LED2）红灯被点亮，如下图所示。
　　

  　2．温度控制组件的工作原理
　　

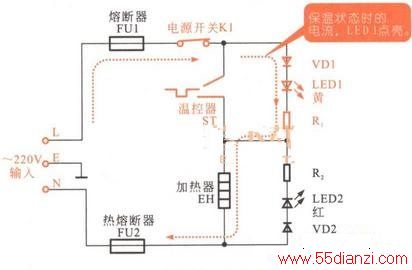

　　在常温状态温控器ST两处点是导通的，电流流过ST，加热器发热，当饮水机中的水温达到97℃时（水开后），温控器组件的内部断开，切断加热器的供电电路，自动停止加热。当水温度下降到90℃以下时，温控器又会自动接通，重新加热，如下图所示。

　　3．臭氧管供电的结构和工作原理
　　
　　电源开关接通K1，门开关K2处于闭合状态。旋转定时器设定时间后，便接通杀菌控制电路，臭氧管O3，开始工作，产生臭氧为保鲜柜中的茶具消毒，如下图所示。
