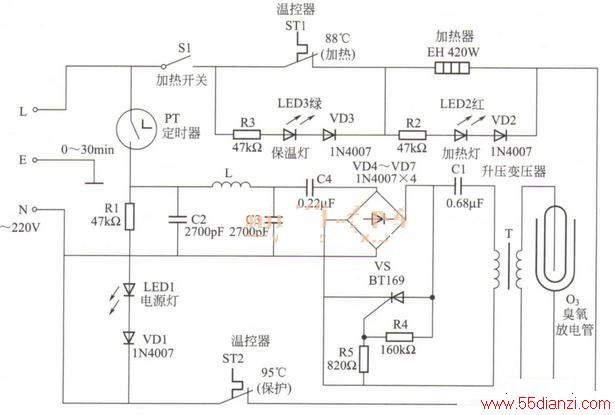

美的YSR5K-BX20消毒温热型饮水机电路由加热电路和消毒电路两部分构成，如下图所示。下面介绍加热电路。
加热电路由加热开关S1、加热器EH、温控器ST1、过热保护器ST2、指示灯等构成。
插好电源线并按下加热开关S1后，220V市电电压通过温控器ST1输入，一路经加热器EH、过热保护器ST2为加热器供电，使它开始加热，而且通过R2限流，VD2半波整流，使发光管LED2发光，表明该机处于加热状态。水温随着加热的不断进行而逐渐升高，当温度达到88℃后，温控器ST1的触点断开，EH停止加热，进人保温状态。此时，市电电压通过R1限流，VD1半波整流，使发光管LED1发光，表明该机处于保温状态。当水温下降到某一值时，ST1的双金属片复位，触点闭合，再次接通电源，如此反复，使饮水机的温度控制在一定范围内。
当水罐内无水或温控器异常，使水罐的温度超过95℃后，过热保护器ST2断开，切断整机供电，以免加热器烧断或产生其他故障，实现过热保护。ST2动作后需要手动复位才能再次接通。
