饮水机温度控制组件工作原理

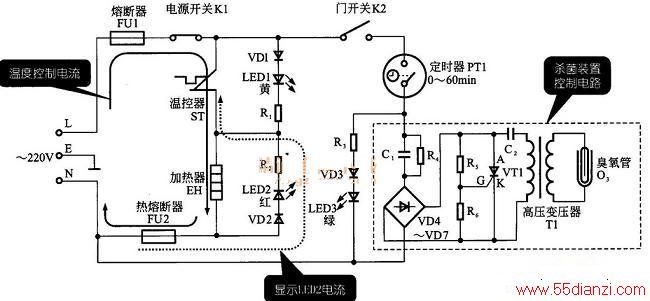

　　下图所示为饮水机温度控制组件的工作原理图。当饮水机刚刚通电时，温控器表面的温度较低，温控器内部触片闭合，接通加热器的供电电路。

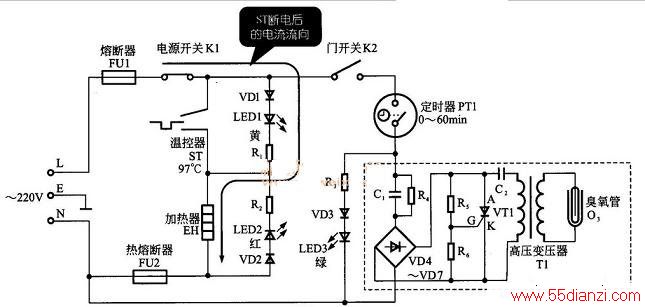

　　当加热器开始加热至水温达到97℃左右，温控器ST表面的温度也随之升高，其内部的触点受温度的影响断开，切断加热器的主供电电路，交流电压经VD1、LED1、R1、加热器EH形成回路，于是LEDI发光，由于电流很小，加热器EH发热很小，如下图所示。
　　
　　当电源开关K1闭合，温控器ST失灵一直处于连接状态时，加热器EH一直处于加热状态。这种情况很有可能将水烧干，而出现过热情况，这种情况热熔断器FU2会被熔断，使饮水机断电，起到保护的作用。
