饮水机杀菌装置及控制组件工作原理

饮水机杀菌装置及控制组件工作原理

点击数:7168 次   录入时间:03-04 11:52:16   整理:http://www.55dianzi.com   小家电-保健电路原理

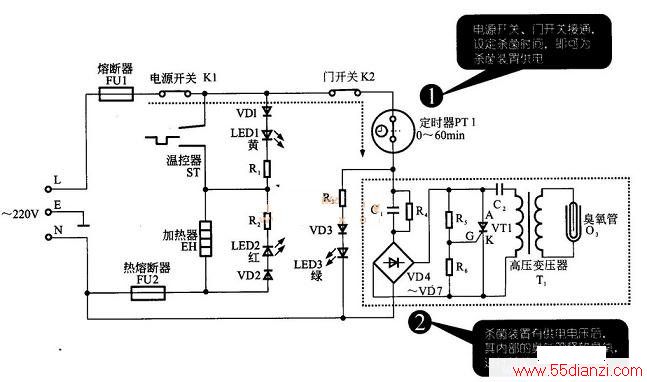

  下图所示为饮水机杀菌装置的工作原理图。杀菌装置由其控制组件进行控制,当电源开关、门开关均接通,设定杀菌时间后,杀菌装置开始工作,对保鲜柜内部进行除臭,起到保鲜的作用。

  1.电源开关K1、门开关K2均处于闭合的情况,调整定时器,为杀菌装置设定杀菌时间后,交流220V电源为杀菌装置电路供电。

  2.交流220V经R4、 C1防冲击电路后,送入到桥式整流电路(VD4~VD7 )桥式整流,输出直流电压为振荡电路供电。振荡电路产生的振荡信号经高压变压器T1的初级绕组供电,为臭氧管O3提供驱动高压,臭氧管工作产生臭氧,进而对保鲜柜中的杯具进行杀菌消毒。

  关键提示:

  振荡电路是由晶闸管VT1、电容器C2和振荡用高压变压器T1等部分构成的。开机时,桥式整流电路输出直流电压开始给电容C2充电,使C2上的电压升高;与此同时,R5和R6分压点(晶闸管VT1的触发端G)的电压也随之上升,当上升的电压到达触发电压时,晶闸管VT1导通,电容器C2上的电荷被放掉,晶闸管TV1 A与K间电压的突然降低而截止。接着桥式整流电路又重新给C2充电,晶闸管TV1的G电压再次升高,使晶闸管VT1再次导通放电。不断重复这个充、放电的过程,电路便振荡起来,于是高压变压器T1的次级得到振荡高压为臭氧管O3供电。

饮水机杀菌装置及控制组件工作原理
