电磁炉功率输出电路工作原理

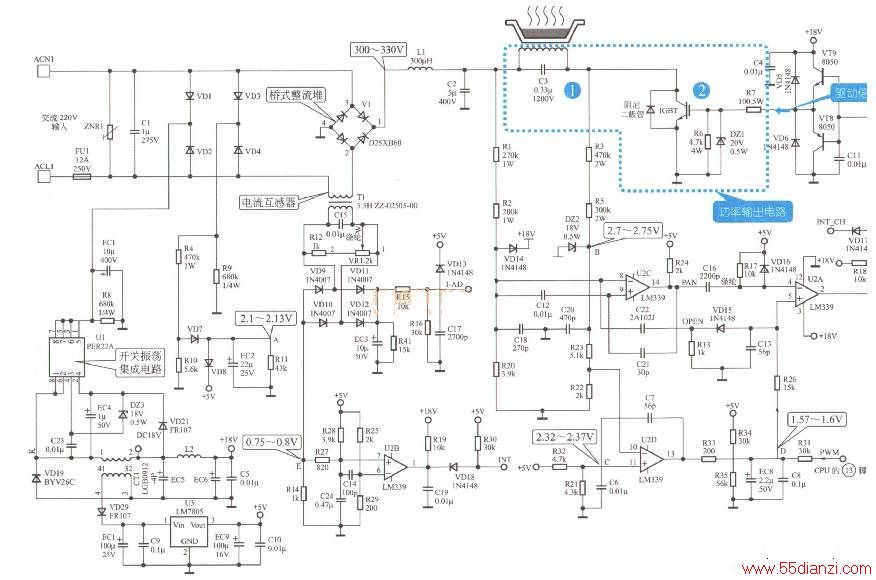

　　下图所示为典型电磁炉功率输出电路，IGBT驱动电路送来的驱动信号经IGBT管（门控管）放大后，送入高频谐振电容和炉盘线圈构成的LC谐振电路。

　　

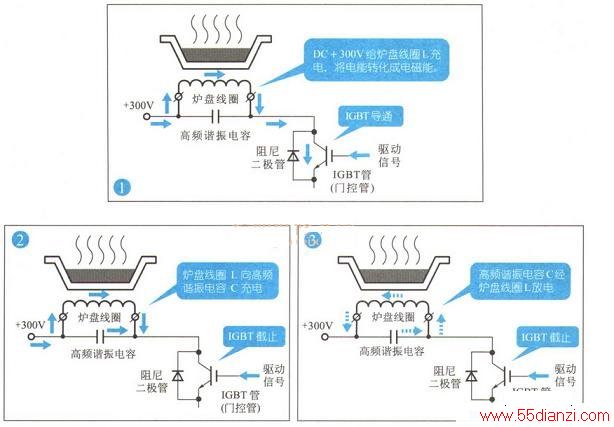

　　驱动信号控制IGBT管（门控管）的通断，使LC谐振电路形成一定频率的谐振波，如下图所示。当IGBT管（门控管）导通时，市电输入和滤波整流电路送来的DC ＋300V电压给炉盘线圈L充电，电能转化成电磁能并存储在炉盘线圈L中；在驱动信号的控制下，当IGBT管（门控管）截止时，炉盘线圈L向高频谐振电容C充电，随后高频谐振电容C又经炉盘线圈L放电；如此反复，形成谐振，释放高频电磁波。当高频电磁波穿过炊具时，在锅底产生强大的涡流，迅速发热，从而达到加热食物的目的。

　　
　　关键提示：
　　
　　IGBT管的工作频率与LC谐振电路（炉盘线圈和高频谐振电容）的固有谐振频率保持同步，如两者不一致整个功率输出电路将无法正常工作，严重时还会烧毁IGBT管。
