电磁炉风扇驱动电路的查找

　　电磁炉的能耗比较高，电子元器件不能过热，因而需要良好的散热条件，所以在电磁炉的机壳内都设有散热风扇，通常风扇驱动电路是由微处理器控制的。开机后风扇立即旋转，当加热停止后微处理器使风扇再延迟工作一段时间，以便将机壳内的热量散掉。
　　
　　（1）该电路的查找较容易，在电磁炉未拆卸前，就可从电磁炉的背面找到散热风扇，将电磁炉上盖拆卸下来后，可在电磁炉内部同时找到散热风扇。
　　
　　（2）沿散热风扇的插接线，可在MCU控制电路板上找到散热风扇的插接位置，即可大体判断该电磁炉风扇驱动电路的位置。
　　

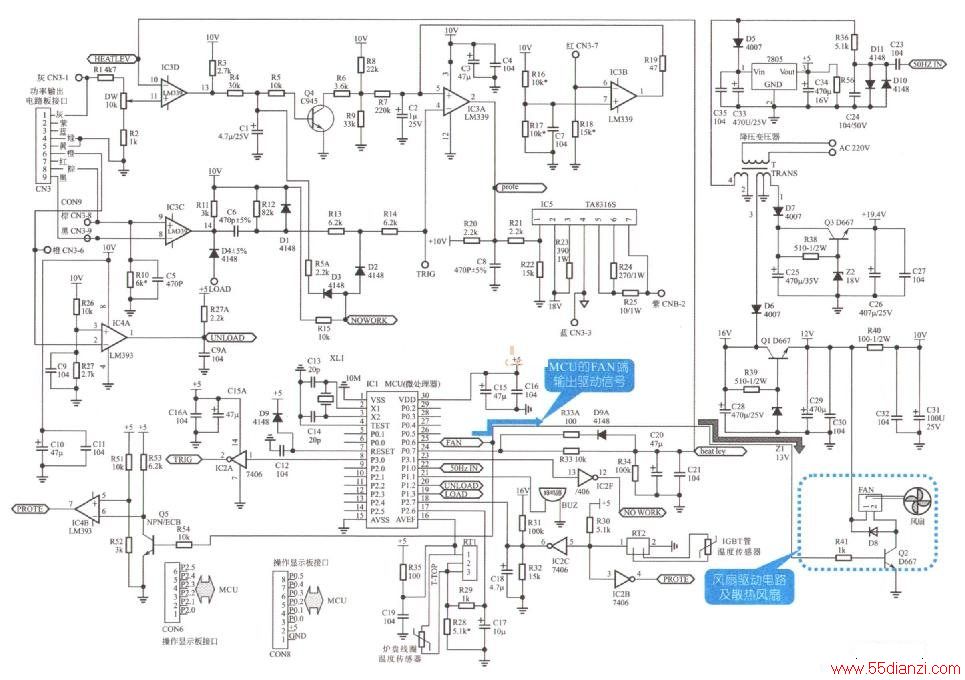

　　（3）为了进一步查找出风扇驱动电路的具体位置，可通过相关电路图进行查找，进而确定该电路包含的具体元器件，下图为美的PSD16A电磁炉的风扇驱动电路及散热风扇。

　　（4）根据电路图上查找到的风扇驱动电路的具体元器件后，再与电路板上的元器件进行对应，来确定该电路在电路板中的具体位置。
