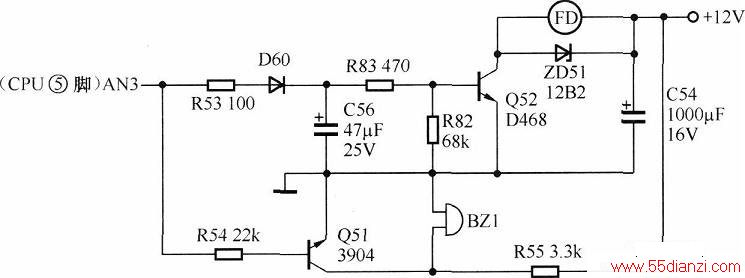

下图是尚朋堂MI-K19D电磁炉风扇电机驱动电路原理图。
单片机U1的⑤脚AN3端口输出的控制信号，一路经电阻R53、二极管D60、电阻R83和R82加至风扇驱动电机的驱动三极管Q52的基极，三极管Q52的集电极经风扇电机接+12V直流电源。电磁炉进入正常工作状态后，驱动三极管因正向偏置而导通，+12V电源经风扇电机驱动三极管Q52的集电极、发射极(也就是电源的负极)，风扇电机进入正常运转状态。
单片机U1⑤脚输出的信号另一路经电阻R54加至蜂鸣器的驱动三极管Q51的基极。电磁炉正常工作时，三极管Q51因正向偏置而导通，三极管Q51导通后，将蜂鸣器BZ1短接，蜂鸣器不发出声响。电磁炉台面上未放置锅具，或者放置的锅具的材质、位置不符合要求时，以及电磁炉部分电路出现不正常保护时，单片机U1的⑤脚输出的电压信号不再是固定的直流电平，而是一定频率的脉冲电压信号，该脉冲电压信号使并联在蜂鸣器上的三极管Q51处于断续的导通与截止状态，蜂鸣器BZ1发出报警声响。
