尚朋堂MI-K19D电磁炉过流保护电路

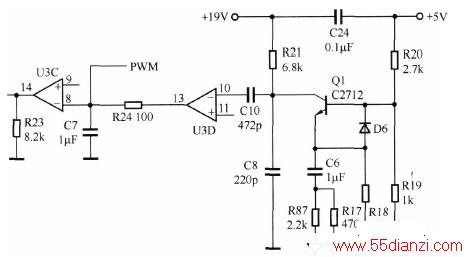

　　下图是尚朋堂英达讯系列MI-K19D电磁炉过流保护电路原理图。

　　电阻R17就近接在IGBT的发射极，以获得微弱的负载电流反馈信号，该微弱的信号经三极管Q1(贴片元器件)放大、电容C10耦合后，产生电流检测信号，反馈电压信号CS送入电压比较器U3D的⑩脚(反相输入端)，U3D的11脚(同相输入端)经电阻R32、稳压二极管ZD2接+19V直流电压，13脚(输出端)经电阻R24接电压比较器U3C的⑧脚(反相输入端)，该端也是脉宽调制电压信号的输入端，以实现对脉宽调制电压信号高低变化幅度的控制，从而控制IGBT的驱动电压信号的高低变化。当负载电流过大时，经三极管Q1放大后加至电压比较器U3D的⑩脚(反相输入端)的电压高于11脚(同相输入端)的电压，13脚(输出端)经电阻R24将脉宽调制信号电压拉低，从而使驱动信号电压变低，IGBT的驱动电压信号VD降低，导致整机输出功率降低，达到过流保护的目的。
