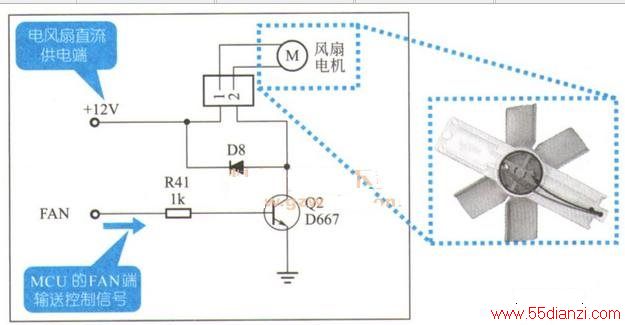

下图为美的PSD16A电磁炉的风扇驱动电路。当电磁炉通电开机后,由MCU微处理器的FAN端输出高电平,使驱动晶体管Q2饱和导通后,风扇电机带动扇叶开始运转,其中二极管D8是保护二极管,用于吸收由电机线圈产生的反动势,从而保护驱动晶体管Q2。当二极管D8损坏时,很容易引起驱动晶体管Q2损坏。
通常,电磁炉中常使用直流风扇电动机,即采用直流供电方式,使用较多的有12V和18V两种。12V的风扇电机可以通过改变限流电阻的方法进而代替18V的风扇电机。
