尚朋堂SR-CH2008W电磁炉风扇电机运行状态检测电路

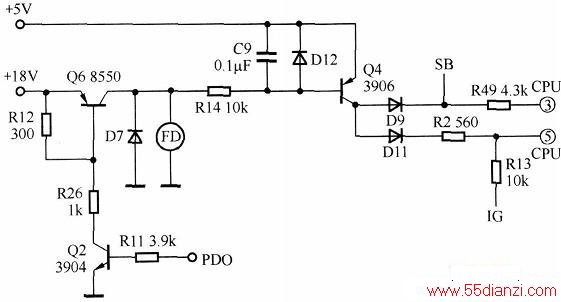

　　下图是尚朋堂SR-CH2008W电磁炉风扇电机运行状态检测电路原理图。

　　风扇电机的上端口通过电阻R14接至三极管Q4的基极，发射极接+5V电源，集电极分别通过二极管D9、D11、电阻R2接至单片机的③脚PA1端口，用以控制启动电压信号SB的状态，接至单片机的⑤脚AN3端口与IGBT的过温保护端口相接。
　　
　　当风扇电机因故对地短接使加在三极管Q4基极与发射极之间的电压达到其正向导通电压时，三极管Q4导通，一方面使启动电压信号SB升高，另一方面使IGBT的过温保护端口电压升高，从而使IGBT可靠截止，以实现风扇电机的异常保护。
　　
　　另外，该款电磁炉的风扇电机异常检测电路同时还具有+18V电源过载、短路保护作用。
