1．元器件选择

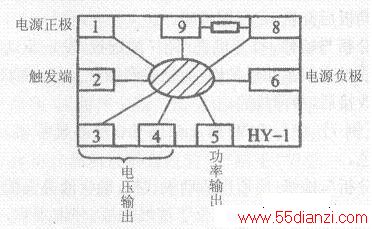

IC选用HY-1型音乐集成电路，电路内存储有一首乐曲。该集成电路是小印板软封装。其引脚功能如下图所示。HY-1型音乐集成电路的最大特点是本身电路中含有功率放大器，可以直接驱动扬声器，也无需其他外围元件，接上电源即可工作，使用制作非常方便。
晶体管VT1、VT2、VT3、VT4选用9014。也可采用其他型号的NPN型小功率管，要求各管放大倍数基本相同，并合理配对，使β1．β2=β3．β4，以保证电路起振。VD1、VD2选用直径为5mm的圆形发光二极管，颜色可根据自己的喜好选择。发光二极管管体一般呈透明状，可看到里面的内电极，正极内电极较小，负极内电极较大，使用时注意识别。
电源使用两节5号电池，电池盒可用市售成品，也可自制。电源开关S使用一个2.5 mm的双心耳机插座如下图所示。双心耳机插座共有3个接线端，最下面一个接线端悬空不用，上面两个接线端之间形成开关。当将一金属杆插入双心耳机插座中时，上面两个接线端之间接通。
2．制作与调试
(1)改造玩具
音乐闪光外星人的外壳是用市售的外星人玩具改造而成的。外星人玩具的面部为塑料制成，其余部位用长毛绒布制成，内填有腈纶棉等填充物。改造时，将外星人玩具背后底部的缝线拆开，掏出填充物，并在拆开处缝上一条短拉链，如下图所示。
在外星人玩具的塑料面部双眼珠处，各开两个直径略小于5 mm的圆孔，在其左嘴角处开一个直径为4 mm的圆孔备用，如下图所示。
(2)制作“棒棒糖”
用彩色塑料板等材料，制成直径约为20 mm、厚度为8～10 mm左右的圆棋子（也可是其他形状），在其侧面钻一个孔，紧紧插入一截直径为2.5 mm的金属杆，金属杆的外露部分长度约为15 mm，如下图所示。
这就是配合双心耳机插座作开关用的“棒棒糖”了。
(3)制作机芯

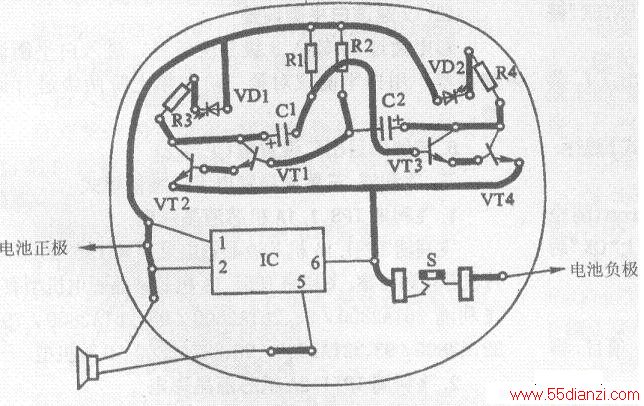

整个电子机芯安装在一块近似圆形的电路板上。电路板图如下图所示。在单面敷铜板上按图描画好线路，用利刀将不需要的铜箔层刻剥掉，即制成了电路板。
各元器件直接搭焊在电路板的铜箔面上，两个发光二极管和双心耳机插座的平面位置，必须与外星人玩具面部上所开的3个圆孔的位置相吻合。音乐集成电路HY-1小印板用单股裸铜丝搭焊到电路板的相应位置上。电池盒用细软导线与电路板相连接。
焊接安装时，除发光二极管和做开关用的双心耳机插座外，其余元器件引脚均应适当剪短，并采取卧式安装，以尽量降低安装高度，要求其安装高度不得超过10 mm。发光二极管和双心耳机插座的安装高度为20 mm，如上图所示。
电子机芯组装完毕，需进行一次检测。装上电池，如下图所示。将“棒棒糖”的金属杆插入双心耳机插座中（接通电源开关），这时只要元器件符合要求，安装焊接无误，一般无需调试即可正常工作。如果发现两个发光二极管不是轮流闪亮，则是多谐振荡器未起振，对于初学者来说，多是某处有虚焊，可轻轻拨动各元件，找出虚焊点重新焊牢即可。
(4)整机组装

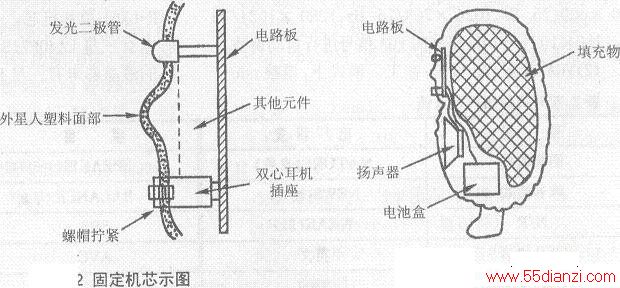

将电子机芯电路板及电池盒从拉链处放入外星人体内。电路板置于面部后面，两个发光二极管从双眼圆孔中伸出并被卡住；双心耳机插座螺栓部分从左嘴角圆孔中伸出，从外面套上螺帽并拧紧将其固定住，如下左图所示。
电路板和电池盒在外星人玩具体内的位置如下右图所示。用腈纶棉等填充物将外星人体内空隙处全部填满，拉合拉链，一个调皮又馋嘴的音乐闪光外星人便做好了。将“棒棒糖”插入其嘴角中，外星人便会调皮地眨动双眼，发出音乐声，很逗人喜爱。
