本文介绍一种由通用数字集成电路和CMOS大规模集成模拟动物叫声电路组成的袖珍动物园。使用时，合上电源开关，10只红色发光二极管依次发光，游戏者若想听某种动物叫声，只需在与该种动物叫声对应的发光二极管发光的同时，迅速按下按钮AN,喇叭里便播放出该种动物叫声。叫声停止，发光二极管又开始依次发光，重复上述过程。游戏者可在10种动物叫声中任意选择。

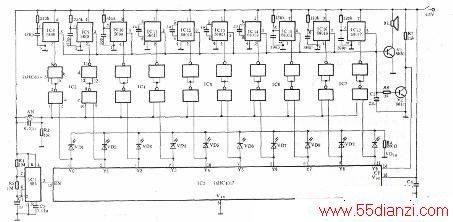

上图为袖珍动物园的电路原理图。IC1及相关元件组成脉冲信号发生器．Ic1第③脚输出一系列频率为f=1.44／(R1+R2)Cl=0,48Hz的脉冲。该脉冲又输送至IC2的13脚EN端。IC2为十进制计数器／时序分配器，它有两个计数输入端，即CP端和EN端。若用上升沿计数，信号须从CP端输入，此时EN端须接低电平，高电平禁止；若用下降沿计数，信号从EN端输入，CP端须接高电平，低电平禁止。因此可以将脉冲从某…输入端输入，通过另一输入端电平的高低来控制IC2计数与不计数。刚接通电源时，IC8～IC17均无信号输出，晶体管V2基极为低电平，处于截止状态，集电极为高电平，相应地IC2第14脚CP端亦为高电平，IC2正常计数。在IC1脉冲作用下，IC2的10个输出端大约每隔2秒依次跃变为高电平，若某个输出端与高电平，接于该端的发光二极管就发光，同时，该脚高电平也呈现在与之对应的“与非”门两个输入端中的一端，如果此时按下AN，则另一端也为高电平，输出则为低电平，再经后续的反相器反相，输出高电平，触发模拟叫声电路。例如，某时刻IC2的第②脚输出高电平，VD2发饱和导通，集电极为低电平，IC2第14脚CP端亦为低电平，IC2停止计数，输出端高电平被锁定在第2脚上，直至叫声停止。第14脚恢复高电平，IC2计数又继续开始，发光二极管又开始依次循环发光，进入下一轮准备状态。同理，游戏者可以在10种动物叫声中任意选择。如果不想设置这么多叫声，可根据需要酌情减少，但有一点需要稍加调整，如配6块模拟叫声电路，就将IC2的第7个输出端（即第5脚）接R端第15脚，这样可在IC2计数到第7个脉冲时，自动复位，重新循环。
其它片数的模拟叫声电路的调整也是如此。

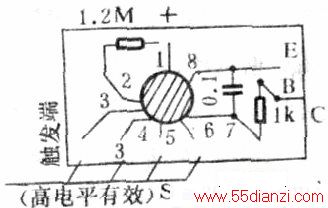

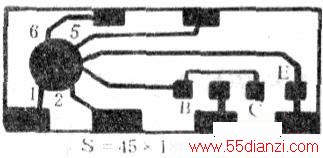

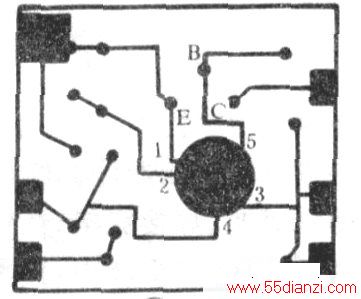

本电路虽然使用了数块集成电路，但均为通用数字集成电路或模拟动物叫声电路，成本较低。IC1为时基集成电路NE555。IC2-IC7均为74HC系列数字集成电路，其中IC2为74HC4017+进制计数器／时序分配器，IC3-IC7为74HCDD四二输入“与非”门电路。IC8-IC17为CMOS大规模动物叫声集成电路。IC8～IC17的典型工作电压为3V．均采用黑漆直接封装在一块小印制板上，共有5种不同芯片，如附表所示。AN为一常开按钮，VD1-VD10选择工作电流小的红色发光=极管LED为宜，其余元件参数见上图中所注。
另外，IC8、IC9、IC17、IC17也可用一块KD-56021型模拟猫、狗、鸡、羊动物叫声电路替代，替代时只需将原触发器四块集成电路的触发端改接在KD-56021的4个触发端上即可。
该电路安装调试较简单。将各元件焊接在自制的印制板t，IC1～IC7最好采用集成电路插座．IC8～IC17因已封装．在小印制板上了，故可将其用胶粘贴在自制的大印制板上。
调试时，合上电源开关后，检查VD1-VD10是否依次循环发光，否则IC1或IC2有问题。再按下AN，对应的模拟叫声电路能否被触发，最后检查IC2能否被锁定在某一输出端，即检查v2电子开关的性能如何。
调试完毕，可将整个印制板装入一个精美的塑料盒内，在面板上设置电源开关、按钮、发光二极管等，并且可在发光=极管旁边贴上对应的动物图案，以便使用时选择。
