异或门逻辑表答式为：
Y=A+B=AB+AB经计算机显卡提供的行同步脉冲信号加载于74LS86第一个异或门②脚输入端，场同步脉冲信号经R306接于13脚输入端。而将A输入端（①脚与12脚）接地，也就是将A端恒定逻辑低电平代入公式：

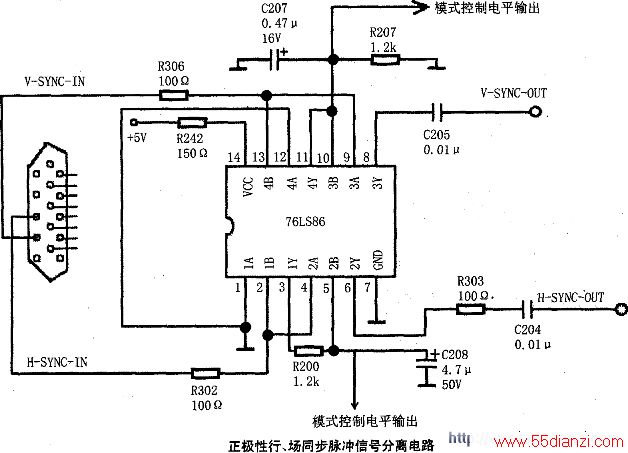

Y=IB+O8=B上式结果，该异或门行、场两通道输出信号电平均为正B端，也称之正极性行、场同步脉冲信号分离电路。如图所示。
分析行、场同步分离原理：经计算机D-USB13芯接入的正极性行同步脉冲信号，通过电阻R302引入714LS86一②脚（正B），而将74LS86-①脚与12脚接地（负A），本着两输入电平相异得“1”原则，该异或门③脚有着逻辑“1”输出。
电路中，③脚上R200与⑤脚C208恰好构成并联Rc充放电回路，按理⑤脚也应为高电平，但因SVGA显示信息提供的同步脉冲信号占空比很小，而⑤脚外接电容C208有4.7μF容量，故积分后迫使⑤脚呈低电平。
又因74LS86-②脚与74LS86-④脚并联，④脚获逻辑“1”,⑤脚为逻辑“O”.则⑥脚输出正极性行同步脉冲信号，经耦合电容C304将信号送至行振荡电路。
而由显示卡14芯接入的正极性场同步脉冲信号，经电阻R306输往第一异或门74LS86-13脚（正4B输入端）。而12脚接地（负4A输入端）。则11脚有高电平场同步脉冲信号输出，并经电阻R207（1.2k）、电容C207（0.47μF）构成RC并联回路。但因VGA显示模式提供的场同步脉冲信号其占空比很小，而⑩脚外接阻、容较大，积分后根本没电流通过，也就促使输出低电平控制模式。由于将13脚与⑨脚并接，那⑨脚呈高电平信号，则第二个异或门⑧脚必有逻辑高电平场同步脉冲信号输出，经耦合电容C205送至场扫描集成电路。
1.行振荡电路故障分析若遇行不同步故障，图像将在水平方向发生倾斜。
我们怎样才能区别是行振荡小信号电路不良？还是行同步脉冲信号处理自身故障？
当左右调节行频电位器VR303,但见振荡频率变化范围甚小，则可判行振荡电路自身故障。当调节行频电位器图像忽左忽右出现倾斜形彩条但并不能同步，那便是典型的同步脉冲信号处理电路发生故障。
水平斜状条纹向左倾则表明行频偏高，反之则为行频偏低。当图像幅度达不到要求，应当检查模式识别电路或行幅自动调节电路。
2.行振荡电路故障检修（1）用示波器测数字逻辑门47LS86-②脚上有无0.5Vp-p左右行同步脉冲信号输入？用之判断输入的脉冲信号是否正常。
（2）在此基础上再测试74LS86-⑥脚有无行同步脉冲信号输出？若无，则可判数字逻辑门集成电路74LS86已损坏，或性能不良。只能用新品替换。
（3）无此条件者可利用万用表测电压、电阻考参值或用逻辑笔比较输入与输出之间的逻辑关系加以判别故障位置。
凡遇场振荡电路故障，可调节场频电位器R603加以区分故障部位。当图像只是忽上忽下翻滚不能同步，恰说明故障位于场同步脉冲信号处理电路。否则，为场扫描小信号振荡电路自身存在故障。判别方法同上。

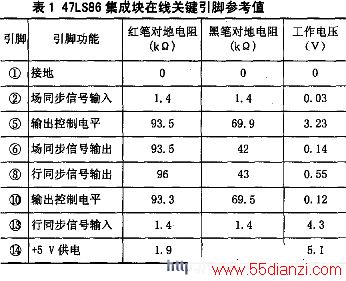

（4）47LS86集成块在线关键引脚参考值，见表1所示。
