简单实用的电鞭炮电路

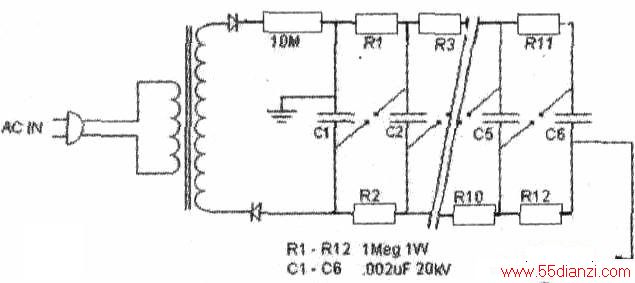

　　电鞭炮电路，实为高压电火花发生器电路，如马克思发生器则是一个比较好的选择。只要几个电容、电阻，简单的组合一下，很容易得到几厘米长的电弧，相当溧亮．下图所示的这款马克思发生器总共有六级，每一级由0.002μF20kV的电容和两个1Mn的电阻构成。
　　
　　左边是一个霓虹灯变压器(9kV30mA)．它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5cm左右的电弧，大约每2～3秒放电一次。
　　
　　把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15cm左右。用这个简单的电路排成7、8个，则完全可使电火花和声音延续，让你感觉就是鞭炮的连续点放。
