构思新颖的闪烁灯光门铃电路

　　闪烁灯光门铃不仅具有门铃的声音还可以通过家里的门灯发出闪烁的灯光，适合用于室内嘈杂环境时使用，也适用于有聋哑人的家庭。
　　
　　一、电路工作原理
　　

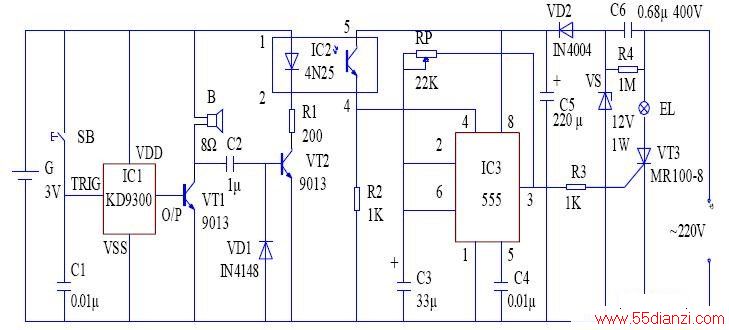

　　电路原理如下图所示。
　　
　　由基本的门铃电路和灯光、声音延迟控制电路两部分组成。按下门铃按钮SB，IC1KD9300音乐集成电路的TRIG端得到一个高电平，O/P输出音乐集成电路中所储存的音乐信号，并通过三极管VT9013的放大后从扬声器B中发出音乐。三极管VT1组成的放大电路通过集电极向三极管VT2基极输入一个放大信号，在二极管VD1的整流作用下，使得三极管VT2饱和导通。光耦合器IC2中的发光二极管发出亮光，使得光耦合器的4、5脚之间呈现低阻抗性，使得IC3555时基电路的4脚为高电平，IC3电路电路开始起桭（IC3555时基电路接成低频自激振荡），3脚输出低频方波脉冲，通过R3触发晶闸管VT3的门极，VT3导通，门灯开始闪烁。当音乐播完后，扬声器B停止发声，三极管VT1、VT2截止，使得IC2光耦合电路的4、5脚之间呈现高阻抗性，则IC3555时基电路的4脚为低电平，使得555电路处于强制复位状态，此时3脚输出低电平，晶闸管VT3在交流过零时截止，门灯熄灭。
　　
　　此时电路处于等待下次按钮SB按下的初始状态。

　　二、元器件的选择
　　
　　555集成电路选用NE555、μA555、SL555等时基集成电路；IC1选用普通的门铃芯片如KD9300；光耦合器选用4N25型光耦合器；三极管VT1、VT2选用硅NPN型9013，要求β≥100；电阻器可选用RTX—1/4W型碳膜电阻器；晶闸管VT3选用MR100—8型；扬声器选用Φ27mm×9mm、8Ω、0.1W超薄微型动圈式扬声器；C1、C2、C4选用瓷介电容器；C3、C5选用电解电容器；C6选用CBB—400型聚丙烯电容器；VD1选用IN4004型硅整流二极管；VS选用12V、1W的2CW105硅稳压二极管。
　　
　　三、制作和调试方法
　　
　　本电路结构简单、使用方便，只要焊接正确，选用元件正确都能正常工作。
