构思新颖的触摸屏门铃

　　这种触摸屏门铃由增强型MOSFETCMOS四与非门芯片CD4007中的部分元件以及检测器和达林顿驱动器一起构成。

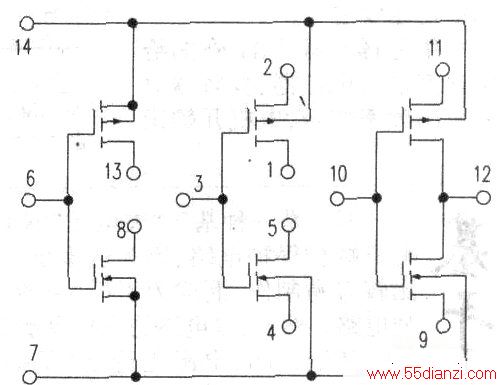

　　CD4007内部有两对互补场管加反相器构成，它有3只P沟道和3只N沟道增强型MOSFET场管，如下图所示。芯片内各个场管可以个别地用于极高输入阻抗的运放，也可以用作线性放大器、吸收电流的负载、电流源和晶体振荡器等场合。

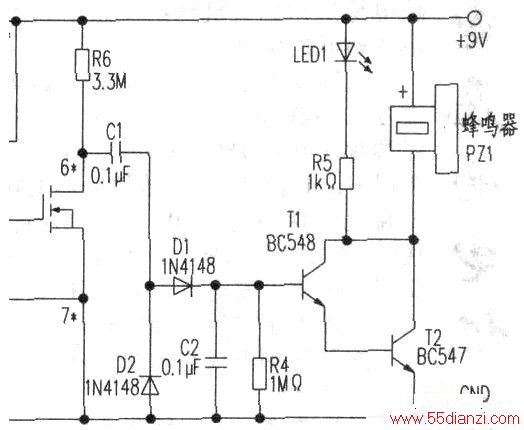

　　下图是触摸屏门铃电路。电路中采用一对互补对管，其公共栅极为脚(10)，漏极分别为脚⑨和脚(11)，公共源极脚(12)作为输出，将它构成极高阻抗的微功率线性放大器，以40倍的放大倍数来放大手指感应的交流电压。这对互补场管的输出送到单个N沟道场管（栅极⑥，源极⑦，源极⑧）进一步放大。此级放大后再用D1和D2构成的二极管检波器检波。R4用作C2的泄放电阻。检波后的电压再用由晶体管Tl和T2构成的达林顿放大级再次放大，最后驱动发光二极管，蜂鸣器组合LEDl-PZ1，使之发光发声，以响应有人按动门铃。

　　触摸屏可安装在大门的适当位置。电路供电可用9V电池或适配器。
