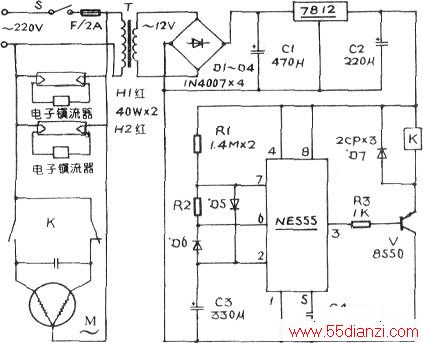

此电路见附图。NE555定时电路与外围元件组成方渡脉冲振荡器，方波脉冲占空比为50%，即高电平和低电平的时间相等，接附图数据，高低电平时间均为5分钟。闭合电源开关S，红色荧光灯Hl、H2得到220V交流电源点亮，发出显眼的红光。同时220V交流电源经变压器T降压，变为12V交流电，再由D1～D4桥式整流，C1滤波，7812稳压，得到12V直流电供给NE555电路工作电源。NE555电路得电工作，③脚输出方渡脉冲，剐开始时，③脚为高电平，三极管V截止，继电器K断电处于释放状态，其常闭触点接通，常开触点断开，电机M正转，带动理发灯正方向旋转。经过5分钟，③脚输出低电平，三极管V导通，继电器K得电吸台，其常开触点闭台，常闭触点断开，使M反方向旋转。即电机M每隔5分钟正反转不断交替变化，从而使理发灯双向交替旋转。
元件选择：T采用220V/12V、5W小型交流变压器，H1、H2均采用40W红色荧光灯，K为JZX．12V小型直流继电器，V为8550三极管，M使用50w可正反向运转的单相交流电机。其余元件数据见附图。
电路制作：自制一印刷电路板，将附图中除S、Hl、H2、hI之外的元件均焊按于电路板，把电路板固定在理发灯内，将开关S装于理发灯表面，以便于操作，H1、H2在理发灯内垂直安装，最后安装电机M，使M通过减速机构带动理发灯旋转，然后接附图接好线路，双向旋转理发灯即制成。
