轻巧实用的低压卤钨台灯

轻巧实用的低压卤钨台灯

点击数:7122 次   录入时间:03-04 12:01:58   整理:http://www.55dianzi.com   照明-彩灯电路

  卤钨灯具有体积小、重量轻、光色自然、高效节能的特点,用低压小功率制作的卤钨灯泡体积仅为同功率普通白炽灯的1/50,光效和寿命均为后者的2~3倍,其低压供电端和市电隔离、使用安全可靠。该灯电路简洁,制作容易,成本仅十几元钱,且大多数元件可以从旧电子节能灯上拆取。整灯体积小巧,有保护视力的功能。

  电路原理

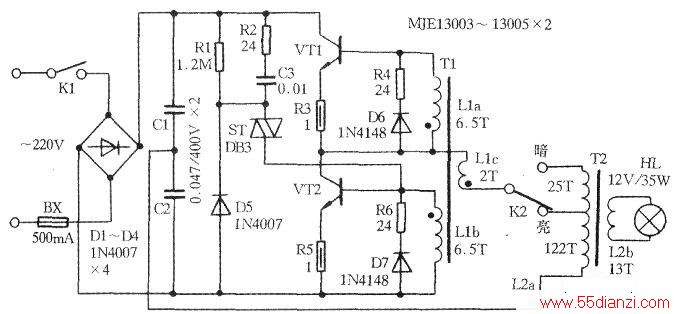

  下图为该灯电原理图,220V市电经D1~D4整流变为300V左右直流。Rl、ST、R2、C3组成触发电路,为VT2提供触发电压。VT1、VT2是电子开关管,工作时交替导通和截止。VT1、Lla、R3、VT2、Llb、R5、Llc、L2a、Cl、C2组成自激振荡电路,振荡频率20~30kHz,L2a、Cl、C2工作在串联谐振状态,振荡电压经T2耦合至L2b,为卤钨灯泡供电。

  K2为亮暗转换开关,可根据需要调整台灯亮度。D5、R4、D6、R6、D7是保护元件,可以消除振荡线圈产生的反峰电压对三极管的冲击。

低压卤钨台灯电路

  元件选择

  因本电路工作在高压振荡状态,为保证电路工作可靠,应选用正品元件。VT1、VT2选用MIE13003~13005,也可选用DK53~55,β=20-40,不用加热散片。应注意VT1和VT2特性参数要尽量一致,尤其放大倍数不能相差太多,尽可能选用同一生产批次的管子。Lla、Llb、Llc用不同颜色的中0.4mm单股铜塑线在外径巾l0mm的高频磁环上绕制,Lla、Llb双线并绕6.5匝,Ll0绕2匝,焊接时应注意同名端。T2选用EI型铁氧体磁芯,截面积l0mm×7mm,也可用彩电的开关变压器磁芯或黑白电视机的行输出变压器磁芯。初级绕组12a用φ0.27mm的高强度漆包线在塑料骨架上绕制,绕122匝抽头,然后再绕25匝,次级用φ0.8mm的漆包线绕13匝,初次级绕组间应注意加绝缘层。其余元件见元件表。卤钨灯泡选用12V/35W。L2b与灯座之间的接线选用透明喇叭线,灯座可用磷铜自自制,印制板如下图所示。

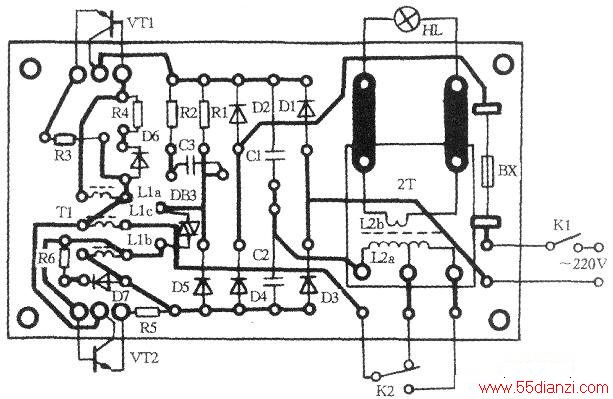

印制板



  安装调试

  本电路如元件可靠、焊接无误,一般不需调试即可工作,如不能工作或工作不正常,应检查Ll各线圈同名端是否接错,或改变L2的初次级匝数。长时间工作时,VT1、VT2、T2不应有明显温升,若T2磁芯烫手,应调节磁芯气隙间距,若仍不正常,应更换磁芯,整机安装在旧台灯的外壳内,外壳也可自制,灯罩可到灯饰商选择合适的代用品。
