廉价易制的场灯亮度调节装置

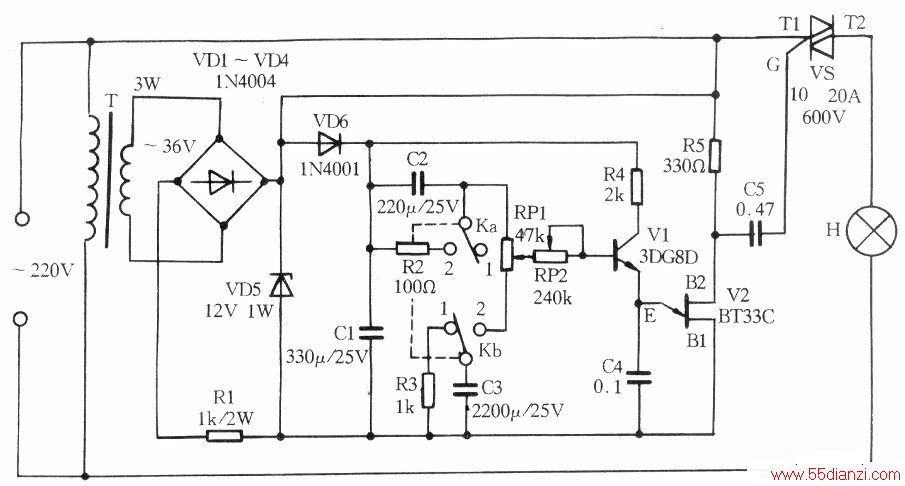

　　瞳孔能自动调节进入眼球的光通量、使视网膜感光适度，但调节速度比较慢。一般从亮到暗的适应时间为30秒；从暗到亮的适应时间为20秒左右。如果亮度突然急速变化，不但会使人感到耀眼炫目或漆黑一片，而且有害眼睛健康。所以一些较考究的电影院、录像厅等，在映出前后主场灯的开与关，都很注意使其亮度逐渐变化。下面所述装置电路简单（见附图），价位低廉，制作容易。本装置也可用于家庭照明灯光的控制。原理简述如下：
　　
　　1．开亮场灯时，将双刀双掷开关K置于2。RP1经R2与直流电源连接，C2被R2放电。电源通过RP1给C3充电使C3电压由零开始上升。Vl由RPI分压点经RP2获得偏压，使场灯刚刚起亮。Vl偏流随C3电压的上升而增大、C4充电速度渐渐加快，V2输出的负触发脉冲在主电路交流电的每半个周期内出现的相位逐渐向前移，VS的导通角逐渐增大，场灯H由暗渐亮至最亮，其电压值可达交流电源电压值的0.95，并稳定在这一最大值上。调节RP1使刚掷向2档时H开始起亮即可。调节RP2使渐亮过程的时间在20秒左右。
　　
　　2．熄灭场灯时，将K置于1档。C2经RP1、RP2、Vl的发射结及C4被充电，C2两端电压由零渐升高，使Vl的Vbe由高渐低，Ib也由大渐小。通过Vl给C4充电的电流也由大渐小，C4充电速度逐渐减慢。于是V2输出的负触发脉冲在主电路交流电的每半个周期内出现的相位渐往后移，VS的导通角由最大逐渐变小直至零，主电路上的交流电压由高渐低直至稳定在零，H由最亮渐暗至熄灭。按本图元件数据装配，渐暗过程约30秒左右。改变C2的容量可调整渐暗过程的时间。
　　
　　3．触发方式：本电路触发方式试验情况如下：由V2的Bl输出正脉冲触发VS时，实测H两端电压渐变过程忽高忽低，灯光闪烁。由V2的B2输出负脉冲触发VS时，H两端电压渐变过程能稳步升降，灯光无闪烁现象。可见用负脉冲触发VS灵敏度较高，工作稳定可靠。VS的额定电流可根据负载的需要来选择。本电路能可靠触发10～20A双向晶闸管。又因开灯时的电流是逐渐增加，VS不受浪涌电流的冲击，只要配有足够大面积的散热器，可负载2～4KW白炽灯。
　　
　　4．同步方式：双向晶闸管在交流电路中要求每半个周期内触发脉冲必须在电源电压过零后的同一相位出现，叫做“同步”。为了取得同步，电源电压每次过零时C4必须把电放完。本电路采用3W小型变压器获得同步，T的次级交流电压经全波整流、稳压管VD5削波后得到梯形波电压作为V2的电源电压，同时又作为同步电压。当梯形波电压过零时，V2的电压也等于零，C4通过V2发射结迅速放完电，使下一半波又从零开始充电。为了获得足够的幅值和波顶较宽的梯形波，T的次级交流电压应略大于或等于稳压管稳压值的2倍。
