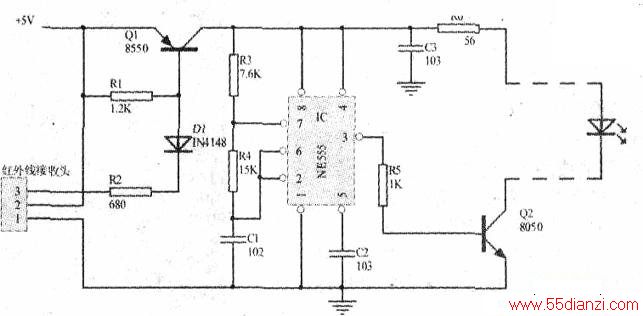

目前广电网络已将原模拟信号升级为数字信号，需要机顶盒解调后才能收视。由于一个机顶盒只能接一台电视机，如果家有两台电视机就需要两个机顶盒，对于不是同时使用的就可以利用红外线转发器进行共享。为此通过查找资料、自制、改进、使用，现简要介绍工作原理，见附图。
本电路所用原件均为易购的常用原件，抗干扰强，成本低廉、容易制作、不用调试即可正常工作。
电路是以常用的时基电路NE555为核心，红外接收头需要采用一体化静态为高电平、接收到遥控信号时为低电平的接收头，否则本电路不能正常工作。红外发射二极管为普通红外发射管，其他元件按图给定的即可。其工作原理是红外一体化接收头接收到遥控器发过来的红外信号，来控制Q1管的导通与截止来达到IC是否供电，一旦lC得电，自身就会产生38kHz信号，通过③脚输出高电平使Q2导通，红外发射管发出红外信号。
用万能板搭接而成，对照电路图检查无误即可通电测试。正常后将接收头放在房间里，将发射管用引线延长至接收机红外接收窗口附近即可遥控机顶盒。
