廉价易制的家用脉冲治疗仪

　　这款家用脉冲治疗仪运用高阻抗运算放大器LF353为核心的窄脉冲发生器，产生重复周期O.1～O.5s。
　　
　　脉冲宽为10ms的脉冲，经过电压一电流转换器和电流扩展电路组成输出回路，实现输出脉冲电流2—40mA,重复周期为O.1～O.5s，脉冲宽度为20rns电脉冲。
　　
　　自制脉冲治疗仪的电极可采用直径为2～3cm的圆形金属片(铁皮)，外面垫上2mm厚的药棉，用纱布固定好。使用时，导电液可用专用药液，或食用白醋，将药棉沾湿。
　　

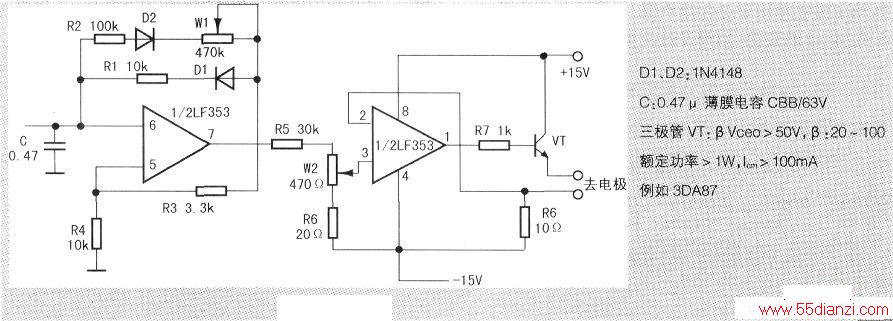

　　自制脉冲治疗仪的电路原理如下图所示。
　　
　　器件型号如下表所示。

器件 型号 参数 D1、D2 1N4148   C   O．47μCBB／63V VT 3DA87 pV[=o>50V，β20—100额定功率>IW,ICm>100mA

　　使用时，调W1，可以重复频率；调W2可以改变电脉冲输出电流。
　　

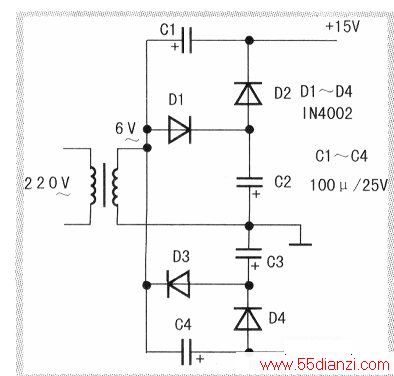

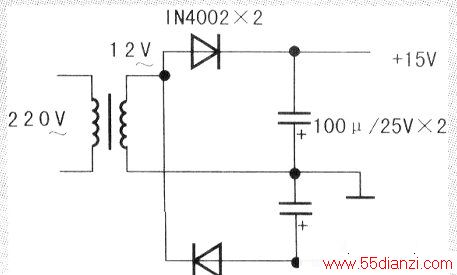

　　本仪器所需要的平均电流不超过10mA，电源变压器功率只有1VA，+15V也不需要稳压。变压器可采用市面销售的1～2VA的产品。自制稳压电源参考如上图、下图所示电路。
