日常生活中,许多人恐怕都有出门时忘带钥匙的尴尬经历吧。自动辨识方位的语音提示门铃能解决这个问题。该电子门铃具有独特的智能语音提示功能,它能自动判别来人的进出门方向,并根据情况播放不同的提示语音。当进门时便发出:“请取钥匙、请随手关门”,当出门时则发出:“请关好门窗、关水、关电、关煤气”等提示语音。 该门铃具有功能强、用途多、音质好、成本低以及贴近生活、新颖实用等特点,深受广大消费者的喜爱。

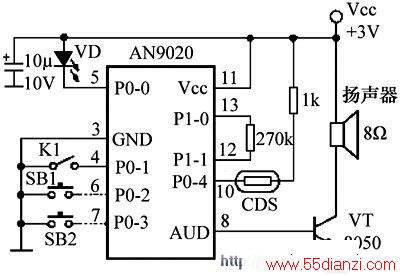

图中所示是该语音门铃电原理图。该门铃采用了内部存储 “叮—咚—叮—咚—叮—咚—请稍等”、“请取钥匙、请随手关门”和“请关好门窗、关水、关电、关煤气”等三段语音的AN9020型OTP语音微理器IC,所有控制功能及工作时序均由IC内部电路及控制程序完成。因此具有电路简单、制作容易、性能优越、性价比高、且电路保密性好、不易仿造等特点。
AN9020的P0-2、P0-3、P0-4三个输入端口分别连接门铃按钮SB1、门控微动开关SB2和光敏电阻CDS。SB2可用两块金属片自制, SB2的开启与关闭受门扇操纵。当按下SB1时,P0-2口与直流电源的负极相通,获得负脉冲触发信号, AN9020输出“叮—咚—叮—咚—叮—咚”声电信号,经IC内部的功率放大器放大后,直推扬声器B发出三声连续的的“叮—咚”声, 停顿2s后,接着又发出“请稍等”的语音;P0-3口为开门自动提示语音触发端,当门关闭时SB2接通, AN9020无输出。当开门进屋时, SB2释放处于断开状态,AN9020延迟2s即输出内储“请取钥匙、请随手关门”电信号,经放大后,推动扬声器B发出提示语句。当外出欲开门时,首先必定经过光敏感应开关CDS,这时SB2释放处于断开状态,AN9020便输出内储的“请关好门窗、关水、关电、关煤气”电信号,经放大后,由扬声器B发出提示语音。
本电路设计的关键是自动语音触发电路。图中的P0-2、P0-3口分别为门铃触发端和进门语音提示控制端,P0-2、P0-3之间不存在特殊逻辑关系。而P0-3口和P0-4口分别接收门状态和光敏感应(检测是否有人准备出门的光感应电信号),以获得正确的触发信号。出门时须先后满足两个条件:第一是光敏感应头探测到有人经过;第二则是门处于打开状态,只有满足上述条件,才能播放相关提示语音。
发光二极管VD作为来人按铃的记忆指示。当有人按门铃按钮SB1, AN9020第5脚为低电平,驱动外部LED发光二极管以4Hz的频率闪烁,即表明有客人曾经来过。当进门时,先是接通SB2,然后再经过CDS光敏感应开关,其先后顺序恰好与出门时的情况相反,10s后LED自动熄灭复位。爱好者还可利用该端的这一特性扩展门铃功能,例如制作声光语音门铃、多功能彩灯音乐门铃等。
