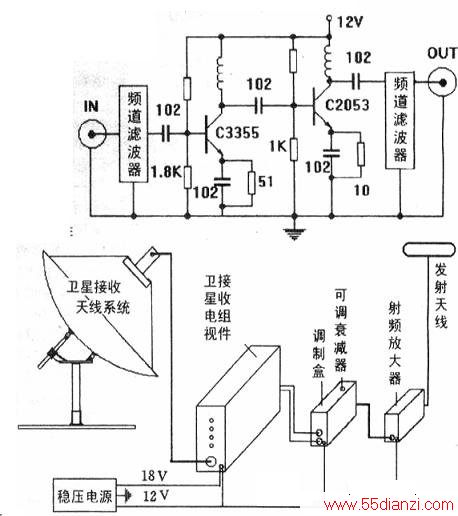

此转播台接上自制的稳压电源，调整天线方位，画面清晰出现在电视屏幕上（接收组件出厂时预置中央电视台每一套节目）。AV信号连接调制盒并在其输出端插入约一米长的电线后通电试验。周围几十米的电视机都收看到满意的图像，但最远的有三百米，换了几种天线发射也无济于事，非用射频放大器才能兼顾全村。参考有关资料，按照上图自己动手做了一只放大器，按下图连接通电一试，问题解决，距发射天线最远的电视机收看效果也令人非常满意。
射频放大器用两级普通的共射放大电路，通信发射管C2053作功放，输出电平达127dBμV(约100mW)以上。输入输出端的频道滤波器为低价位有线电视常用件，在此作用有二：一是滤除杂波，二是业余条件下制作无线发射系统，不易解决匹配问题，插入滤波器可实现强制匹配。滤波器不易买到时，输入端可不用，仅影响放大器的有用信号输出功率，输出端可用电阻接成75Ω3dB衰减器代替。输出端的这项强制匹配措施一定要用，否则发射系统很难正常工作。
发射天线选用铝条制作的折合振子，制作和匹配方法与电视接收天线相同。这种天线略带方向性，垂直于振子的两个方向传输最好，振子所指的两个方向传输稍差，当发射机的服务范围不大功率余量叉足时还是适用的。
本装置除用于转播中央电视台第一套节目外，还可收转星上其它电视台以模拟方式播出的节目，也可以增加器件后多套节目隔频同时转播。另外，用调制盒和自制的射频放大器、稳压电源等组成AV/RF传输装置效果也很好，将VCD影碟机、游戏机、摄像机及各种符合电视AV标准的输出信号线连接调制盒输入端，即可在数百米范围内用电视机接收。
