自己动手制作大口径抛物面天线

　　大口径抛物面天线价格不菲。经过深思熟虑，动手试制，竟一举成功！现将关键工艺介绍如下。
　　
　　一、精工制作抛物线模具　　
　　
　　抛物面天线直径2.4m，焦距1.2m，抛物线标准方程式：YL4.8X取刨花板(2.4mxl.2m) -块，水平放置于地上，在上面精确画出YY=1.8X的抛物线。用手锯沿抛物线锯开，即得到一条标准的抛物线截面。用扁铁沿抛物线截面绷紧并钉牢，这样就获得了一条光滑、坚硬的抛物线截面模具。
　　
　　将刨花板垂直安置在地面上，并用铅垂线校正，以确保X轴垂直于地平面。最后，将模具牢牢固定即可（见下左图）。
　　
　　二、制作抛物线天线骨架
　　

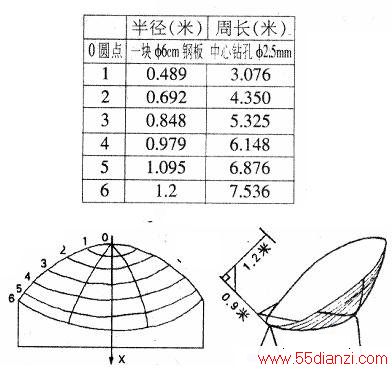

　　天线骨架由6个不同直径的钢筋圆圈和6条固定钢筋焊接而成。钢筋圆圈的制作数据见下表。
　　
　　用+14mm的钢筋在弯管机上分别弯制出6、5、4、3、2、1圆圈，并用电焊焊好接头。将圆圈6水平安放到模具上，用水平仪校正，然后牢牢固定，用同样的方法，将圆5安装到模具上。然后取两小段钢筋，用电弧焊将圆5和圆6沿抛物线对称焊牢。圆4、3、2、1和O原点钢板均照此方法安装并焊牢。最后，用φ2.5mm铁钉从钢板中心孔钉入模具抛物线截面顶点0内。
　　
　　至此，抛物面天线骨架已焊接成一个整体了，将此骨架顺时针旋转60°，沿着抛物线对称焊入两根固定筋。照此方法，将6根固定筋全部焊牢，天线骨架制作完毕。
　　
　　三、安装反射网
　　
　　反射网就地取材，无特殊要求。本人在一家电焊店购得两张镀锌铁丝网（下脚料），将它们沿对角线剪开，得到4张三角形铁丝网。将天线骨架从模具上取下来，把4张铁丝网压入骨架并初步整平固定，然后放在模具上，压平压紧，用铁丝固定。接着将骨架顺时针转动一个小角度，压平压紧铁丝网，用铁丝固定。照此方法，将铁丝网固定到骨架上。最后，还要用模具精确校正一遍，以确保操作精度。
　　
　　四、安装支架
　　
　　用一根长0.9m和一根长1.2m的钢筋焊成一个直角。将1.2m钢筋的一端固定到焦点处，将0.9m钢筋的一端与圆6焊牢。在焦点处可配焊一小段角铁，便于安装下变频器件（见下右图）。
　　
　　五、安装基座及调试
　　　　
　　在天线调整好方位角和仰角后，根据具体情况，在内架上焊入3～4根钢筋以固定天线。笔者将该天线喷上草绿色油漆安放在小院内的绿色树丛中，与坏境非常协调、融洽。
