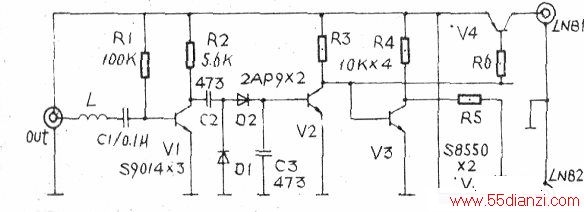

具体电路见附图。工作原理为：由接收机来的22kHz信号经由L1和C1构成的谐振电路，进入由VI为主体构成的线性放大电路放大，放大后的22kHz信号电压经C2耦合，至由Dl、D2、C3构成的倍压整流、滤波电路，将其变成一直流电压。由V2和v3提供开关信号，由v4和v5构成开关电路。
当有22kHz信号时，V2 b极为高电平．V2导通；V2c极、V4 b极为低电平，则V4饱和导通，供给LNB1工作；V2 c极、V3 b极为低电平，则V3 c极、V5 b极为高电平，V5截止，LNB2不工作。当没有22kHz信号时，V2 b极为低电平，V2 c极、V4 b极为高电平，V4截止，LNB1无电压；V2 c极、V3 b极为高电平，V3 c极、V5 b极为低电平，V5导通，LNB2得电工作，完成整个切换过程。
元件选择：数值已标定。D1、D2用锗三极管，如常见的2AP9；V1—V3用常见的9014或其它小功率NPN型管；V4、v5选中功率PNP型三极管，因PNP型管ce饱和压降仅0.1V，而NPN管饱和导通为1V左右，对LNB工作有一定影响；L1和C1的选择比较关键，原则上只要谐振于22kHz即可，即L1选大～些，C1则小一些，具体可用频率公式计算。实际上仅用一个电容将信号耦合也能工作，但不如谐振电路可靠，在线路中除了22kHz信号外，还有950—2150MHz的中频信号，而对于9014这类低频管来说，则无放大能力。另外，将整流电路用一只IN4148替代同样能工作，但最好使用22kHz谐振电路。
此电路在13V /18V两种状态下均工作正常。
装配工艺也很关键。将整个电路搭配焊接在一起，装入～个二分配器壳内，其中原电路板拆除不用，还应将电源及台中频信号的导线用粗、直的导线焊接，最好用同轴线中的原粗铜线，以减小损耗。试验成功后，用热熔胶封固，盖上屏蔽盖即告完成。
实际使用证明：原来收到的信号，现正常接收，从数字机的场强数字看，几乎没有什么衰减。
本切换器有以下优点：(1)性能优越，信号损失小，寿命长，工作可靠。由于采用电子开关，速度极快，无触点、无火花、无磨损；(2)成本低。使用常规元件，成本可控制在十元以内，而市面产品动辄七、八十元，仅一个高频继电器至少二十元；(3)耗电极小。实测仅1.5mA左右，而一个继电器的吸合电流最少20mA。可见电子线路有着无可比拟的优点，大家不妨动手一试。
