该切换器电路结构简单，元器件少，便于卫视爱好者业余自制。
工作原理

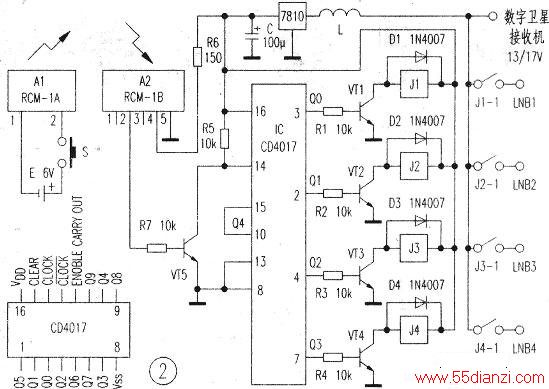

无线中频切换器原理图如图1所示。A1是无线电遥控专用发射模块，当按下轻触开关S接通电源时，其内藏发射天线向周围空间发射频率为280MHz—300MHz的超高频调制电磁波，在有效距离内被专用接收模块A2内藏接收天线接收，经过A2模块内部调制、放大、检波、电平转换、从②脚输出高电平脉冲，使VT5导通，控制IC电路动作。该IC为一只十进制计数／时序译码器集成电路CD4017，通电瞬间，电路自动清零，IC的③脚（Q0端）输出高电平，使VTI导通，继电器J1吸合，高频头LNB1通电工作。随着14脚（CK端）脉冲的输入，使Q0~Q3依次轮流输出高电平，相应使J1～J4轮流吸合，从而控制LNB1～LNB4轮流通电工作。
元器件选择

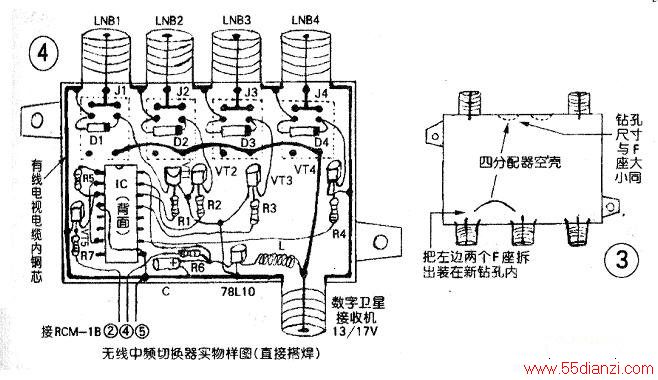

lC选用BCD计数／十段译码集成电路CD4017或CC4017等，引脚功能如图2所示，无线遥控专用模块配套使用的RCM-1A和RCM-1B耗电极省，接收电路平时静态耗电实测仅1mA左右；也可用其他型号无线电遥控电路代替。J1~J4选用超小型12V直流继电器JRC-21F，线包直流电阻约370Ω。VT1～VT5选用C1815、c8050、C9013等常用NPN小功率硅三极管，要求β>100，L用φ0.51mm高强度漆包线在φ3mm圆珠笔心上绕制20匝左右。R1—R7均用RTX-1/8W碳膜电阻。其余元器件无特别要求，参数按图上所标值选用。外壳可用四分配器拆除其内部线路板后改装，见图3。
本电路只要选用元件性能良好，焊接无误，一般无需调试即可正常工作。但需注意： CD4017系CMOS电路，很容易被静电击穿而损坏。所以要求电烙铁良好接地或拔下插头用余热焊接。图4是直接搭焊而成的中频切换器实物样图。如果需要制成5~10路的中频切换器，只要将CD4017（15）脚由与⑩脚相连改接到相应控制路数的后一个输出端上（例如改装成5路切换器时，则15脚改接①脚Q5端，依此类推，若需10路切换器，则15脚接地），再在各输出端接上三极管、继电器等元器件即可。
