由于地处山区,条件限制,目前收视的是亚太1A和亚洲3S上的模拟节目,至多也只能增收到亚洲2号上的几套数字节目,所以便动手开发金泰克KT-S320模拟机,使用单机接收双星节目。

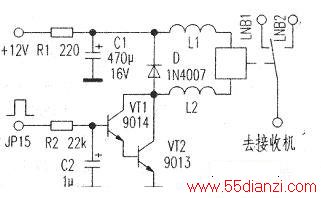

从面板显示菜单中,有一组菜单不起作用,即[A]/[b]变换,实测当菜单[A]到[b]变换时,JP15跳线(U102(24)脚)有0/5V电压跳变,估计是为另一机型设计的,利用该电压司实现双LNB输入切换,参考贵报以前文章,制作了一块LNB1/LNB2切换电路,装在二分支器内部,电路见附图,使用效果很好,能可靠切换。
需注意的是节目排列应单星排列,以避免换台时继电器频繁动作。再多加一面天线和高频头,就实现了单机接收双星模拟节目。
另外.KT-S320遥控器上的SCAN、TU/MODE两键易被他人误按,造成节目丢失或参数更改。将双按键公共通路铜箔切断,在遥控器侧面加装一微型拨动开关控制通断,并用热熔胶固定,相当于给遥控器加了一个锁定开关,可防他人误操作,对原遥控器功能没有任何影响。
该机有AGC输出端子,接上数字万用表对星,快速而准确,十分方便。
