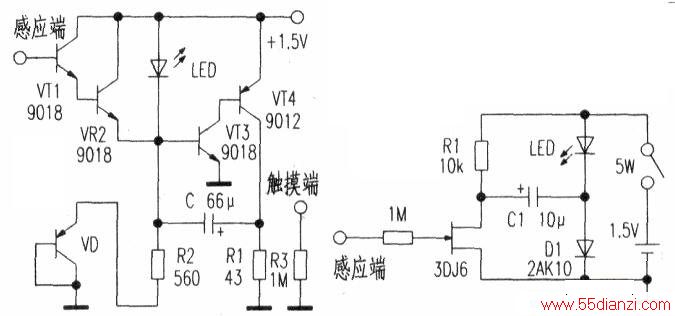

该测电笔电路如下图所示。，晶体管VT1、VT2，组成感应信号复合放大级，VT1的基极为感应端。VT3、VT4与电容C、电阻R1等组成一个多谐振荡器，其中VT3的偏流受VT1和VT2控制。这样当感应端有信号输入使VT1、VT2导通时，多谐振荡器就开始振荡，感应端无信号时振荡器就停振。发光=极管LED作为显示器件。由于LED正向导通电压一般都在1.5伏以上，当振荡器停振时，只靠1.5伏电源电压的作用，它是不会导通发光的。
当振荡器通过复合放大级受感应信号触发而起振时，在每个振荡周期内，电容C先是随着VT3、VT4的导通乃至饱和而充电，然后又随着VT3、VT4的截止而放电，放电时电容C所充得的电压与1.5伏的电源电压叠加在一起，经过R1共同作用在发光管LED上，就能推动LED导通而发光。只要振荡器不停地振荡，LED就亮灭交替地闪烁发光。即使电源电压降到1.2伏左右，该电路仍能推动LED闪光。此外电容C容量的大小影响振荡器的频率，也就影响着发光管闪烁的快慢和亮度oC的容量越大，LED闪烁的频率就越低，而发光亮度就越大。据笔者的试验结果，电容C取图)中所标数值，可兼顾人眼对闪烁频率和发光亮度的要求。电路中的VD可选3AX或3AK等型号的锗三极管，再经“三改二”而接成二极管形式。它可以增大电容C的充电和放电电流，从而提高发光管闪光的频率，又可增强其发光亮度oVD对电路也有一定的温度补偿作用。试验还表明，加上VD后整个电路的静态耗电能减小到可以忽略的程度（微安的数量级）。这样该测电笔可不设电源开关，使用起来与其他测电笔一样方便oR2的作用是垫高起振时VT3的偏压，使此偏压不致被锗材料的VD钳至0.3伏以下而导致振荡器停振。
R3作为人体触摸端，用以提供电路的灵敏度。
整个电路的体积可做得与一节5号电池相当，这样就可把电路板及元件装于一只小电筒中，另装一节5号电池作电源。
该测电笔灵敏度较高，不用时最好将其感应端对地短路，或将电路屏蔽起来，以减少电源的消耗。长期不用时，应将电池取出。
