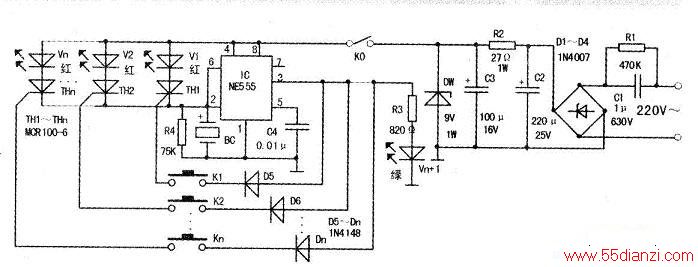

此抢答器的具体电路见下图。由图可看出，该抢答器主要是利用时基电路NE555构成的施密特触发器进行工作的。其原理是：在NE555构成的施密特触发器未被触发时，输入端②、⑥脚为低电平《1/3VCC、实为0V)，其输出端③脚输出高电平（此时抢答器处于等待状态），当某个竞赛者抢先按下自复位抢答按钮Kl~Kn中的某个按钮。比如K2时，则NE555③脚输出的高电平经K2加至单向晶闸管TH2控制极，使TH2导通，得到答题权指示灯V2被点亮。这时9V电源经红色指示灯V2、单向晶闸管TH2加至NE555输入端②、⑥脚，致使该端由低电平变为高电平(>2/3VCC)。于是，蜂鸣器得电发出蜂鸣声，以提示灯亮的那一参赛组得到答题权。
与此同时，施密特触发器翻转，输出端③脚变为输出低电平，这时即使其它组有人按下抢答按钮，由于NE555输出端③脚已输出低电平，故没有高电平触发信号去触发剩下晶闸管的导通，即整个电路处于锁定状态。此时整个竞赛场只有抢到答题权那组的指示灯V2独亮，表明按K2按钮者抢先成功。当按K2按钮者答题完毕后，主持人将电源开关KO断开，使K2连接的晶闸管TH2复位（指示灯V2熄灭）。
当进行再次抢答前，主持人重新闭合电源开关K0，抢答器又处于等待状态，圈中Vn+1是抢答器处于等待状态的绿色指示灯。D5—D8为隔离二极管，以保证晶闸管在NE555③脚为低电平时可靠截止。C1最好用CBB电容，V1—Vn+1均为中=5mm普通发光二极管,KO用小型钮子开关，蜂鸣器采用的型号为PKB24SP-33．用Rx1kΩ测量时内阻约为800Ω。使用时请注意正、负极别接错，其余元件参数见图中所注。

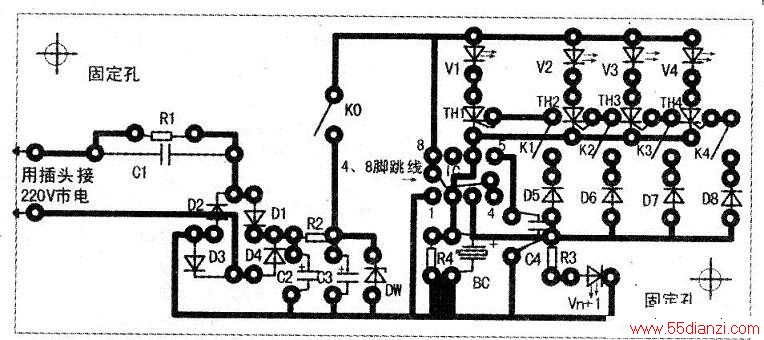

下图是该抢答器印板图（注：印板图设置r 4路抢答电路）。图中电源开关K0可通过绝缘导线引至抢答器盒（抢答器盒可用厚5mm塑料板或三夹板按照印板尺寸进行粘合法自制）面板上靠近主持人的前侧固定，供竞赛主持人操控。其余答题组所用开关K1—Kn是从图2中的KI—K4处先用导线引至固定在抢答器盒侧板上的两芯小型插座上，再通过φ=3.5mm小型插头及导线连接到竞赛答题者桌面上的自复位按钮开关（Kl—Kn）的接线端。绿色等待指示灯Vn+l安装在电源开关KO旁边，红色答题指示灯V1～Vn可呈一条直线的安装在抢答器盒面板的前方，且在灯旁注明竞赛抢答组号。蜂鸣器可固定在抢答器盒侧板上，并用电钻钻一些透音小孔，并让透音小孔均匀分布在φ=1.5cm的圆形面积内。该智力竞赛抢答器只要元件正常且焊接无误，一般勿需调试，通电即可工作，有兴趣的朋友不妨—试。
