想挣脱地心引力的束缚?想练习跑酷在垂直的墙壁上疾走?——不要用崇拜的目光注视我，虽然我就是飞檐走壁，仁者无敌的可爱玲珑Wallbots!当然我也不介意你称呼我的艺名：【蜘蛛侠】

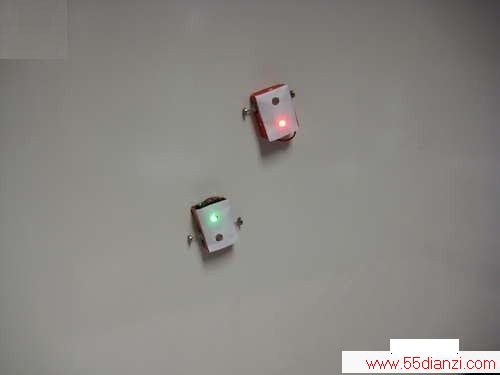

墙面上爬来爬去的是神马?!莫要惊慌，既不是壁虎也不是变异蜘蛛，它们是可爱的Wallbots——能在垂直表面进行穿越的机器人。想知道怎么制作?嗯哼，往下看吧~小W可以在任何含金属墙面上移动，包括电梯，白板，冰箱、金属门。小W还配备了几个光传感器，通过它们可以进行简单的交互。 3种模式可供选择，通过光传感器进行转换：红色走得快，趋近障碍物(例如人的手或者小W的兄弟姐妹们);绿色走得慢，远离障碍;黄色走得最慢，检测到物体时完全停止。

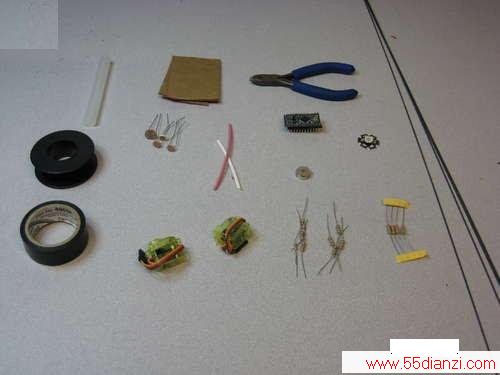

1 工具和材料
● 一些不易弯曲的硬线
● 绝缘胶布
● 线
● 硬板纸
● 胶棒
● 热胶枪
● 剪刀
● 剪钳(绞线的那个)
○ 2.2K欧姆电阻*4
○ 10K欧姆电阻
○ 100欧姆电阻
○ Arduino Mini(单片机)
○ 伺服电机*2
○ 磁铁片*6
○ 1个RGB LED灯
○ 1个轻型的电池
2 使伺服电机连续运转之入门篇

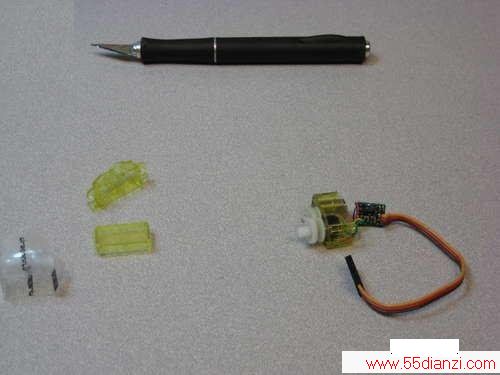

● 把固定它的壳子打开，对每个伺服机做简单修改就能得到我们需要的连续转动，先撬开壳子。
● 把妨碍转动的壳子剪掉，这样电位计就能一直获得连续信号。

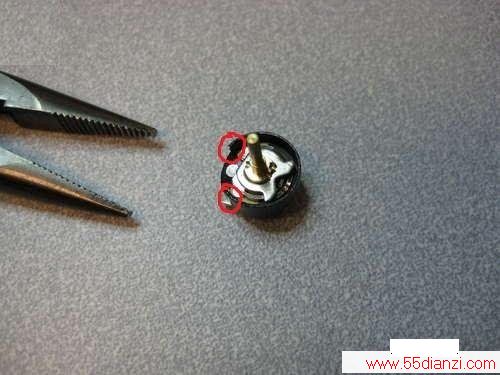

● 这个黑色的部分是用来让它转了180度后停止的，看见没?两个黑色塑料小片儿。

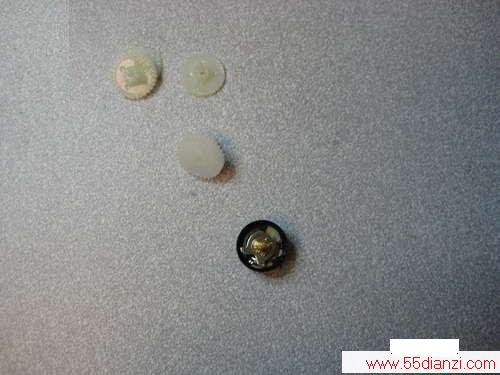

● 取下齿轮
● 把黑色壳子上的线剪下(下一个大步会告诉你怎么处理它们)。
● 把挡着连续转动的小塑料片儿剪掉。
3 使伺服电机连续转动之进阶篇
● 现在，电位计已被成功调戏~(≧▽≦)/~，她一直采集连续信号。
● 从黑壳子上剪出红色，绿色和黄色的线(这个应当在上一步就做好了)。

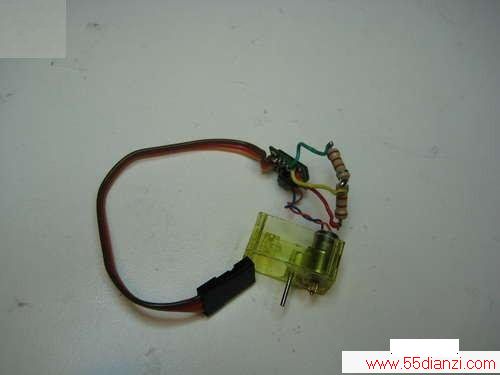

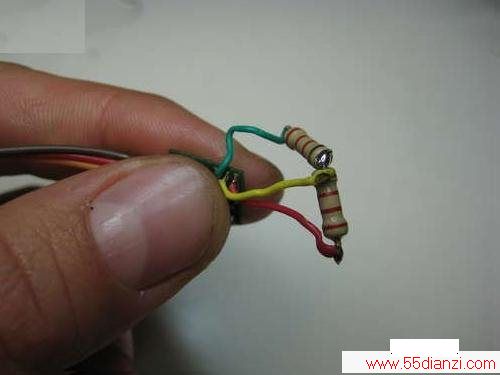

● 绿色的线和黄色线之间焊个2.2K的电阻
● 在红色和黄色的线之间也焊个2.2K的电阻
4 反向设置
● 在相同模拟信号下，伺服机的转向一般是相同的。他们对称安装在小W上，但是要让一个反向怎么办?在硬件和软件上都可以解决(我用硬件做的，因为我是代码懒人，摔!)。

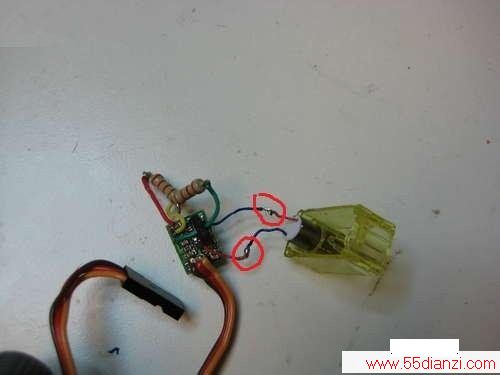

● 剪下电机到电机板子上的红色和蓝色的线。
● 焊接红线到蓝线，然后蓝线到红线(头晕了吧?其实就是像图上那样交叉一下)。
5 组装电机

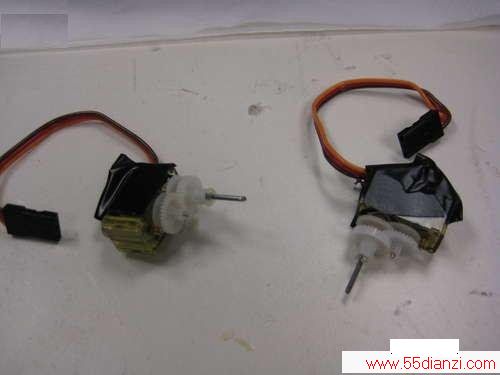

● 这步很容易嘿!尽可能温柔滴把线塞到伺服机壳子里面，然后把齿轮装配好。可是捏，我加了电阻后，以前的壳子就不合适了，所以我用绝缘胶布把他们缠在一块儿的。
6 齿轮上阵

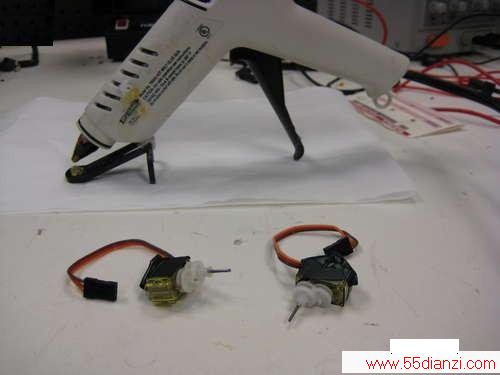

● 怎么附上去呢?我用的热胶，其实任何粘性强的玩意儿都可以使，先剪两根1英寸长的硬线。
● 把每根线用热胶粘在伺服机顶部的齿轮里面。线要对半，露一半出来!

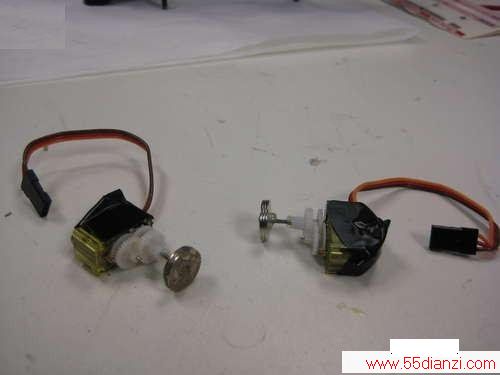

● 在每根线的末端粘3个磁盘。磁盘也必须是对准中心!
7 伺服机与单片机对接

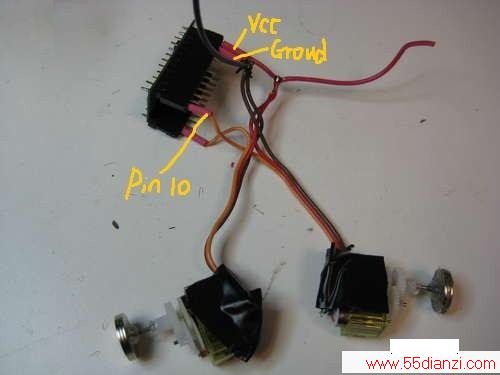

● 我用PIN 9和 PIN 10来驱动电机。
● Pin 9 >伺服机1的橙线。
● Pin 10 >伺服机2的橙线
● Ground >伺服机1,2的黑线。
● VCC >伺服机1，2的红线。8 接光敏电阻

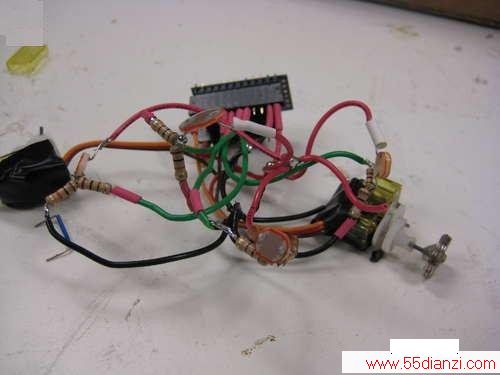

● 把每个光敏电阻(光传感器)都连到Arduino上，一共4个传感器，左、右、前、后。

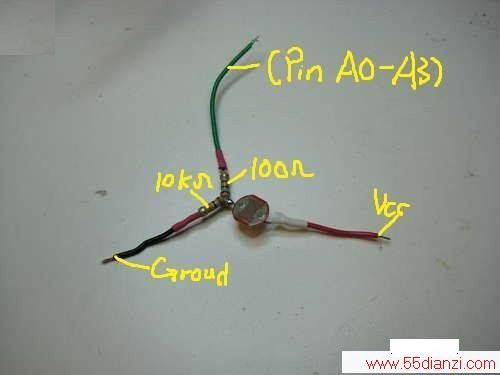

● 每个光传感器的电路图下面有，传感器的一条线连接到VCC;另一条线连到10K和100欧姆的电阻上。10K电阻接地，100欧姆电阻连接输入端。每个传感器的输入(绿线)连到MINI上的模拟端口(A0,A1,A2,A3)。
● 我程序里是这样设置的：Analog 0 > 顶部的传感器;Analog 1 > 左边的传感器;Analog 2 > 前面的传感器;Analog 3 > 右边的传感器。

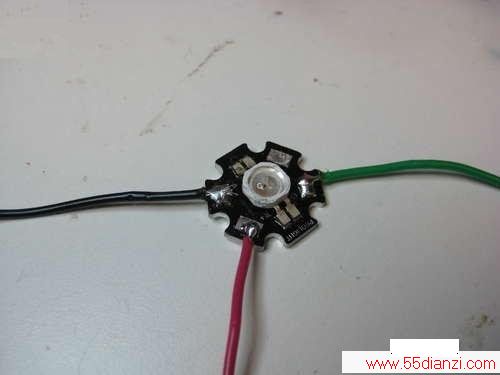

9 加上RGB LED灯
● 把每个光敏电阻(光传感器)都连到Arduino上，一共4个传感器，左、右、前、后。
● 你是不是想在每个端口和LED灯之间放个电阻(200 欧姆左右)?我没有酱紫，因为我的LED灯可以承受的电压比Arduino能提供的高得多，所以不会被烧。
