用MAX038制作一个信号源

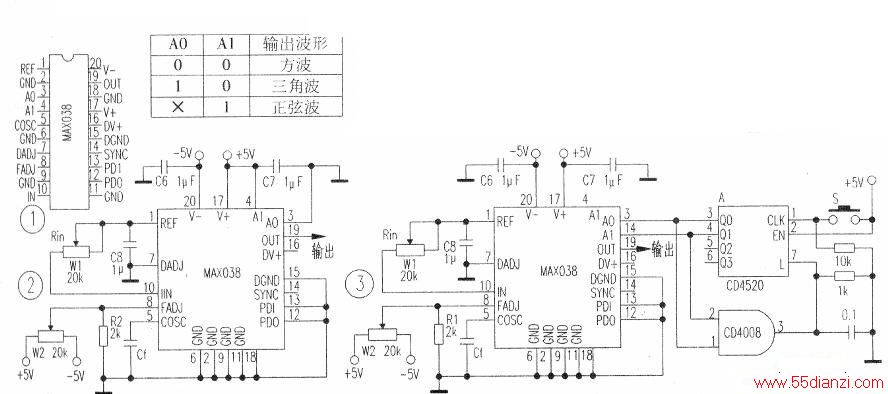

　　用MAX038（引脚图见图1）制作了一个信号源，观察自制的1-1OkHz带通滤波器的输出波形，电路如图2所示。MAX038是高精度函数发生器，其输出频率范围：O.lHz一20MHz；输出阻抗：0.1Ω,;⑦脚( DADJ)的电压在+2.3V～-2.3V间调节时，输出波形的占空比在15%~85%之间变化。图2中DADJ=0V，占空比为50%。
　　
　　MAX038的⑧脚(Ao)、④脚(AJ)为输出波形选择（见附表）。
　　
　　采用图3所示电路可实现波形选l择。CD4520是同步计数器。按s键实现加计数。计数到3(即Q0Q1为11)时，计数器清o，Q0Q1为11是瞬间状态，自动会转入00状态。
　　
　　输出信号频率：当⑧脚(FADJ）=0V时,，其中Rin是W1中串入①脚和⑩脚的电阻值，C1可在20pF—100μF之间选择。调节W1可连续改变fo；调节W2可获得以毛为中心、±70％f0的频率调节，用于较小范围调节频率。电路中Cf=1nF，采用图2所示电路可得到几百Hz到几十kHz正弦波。
