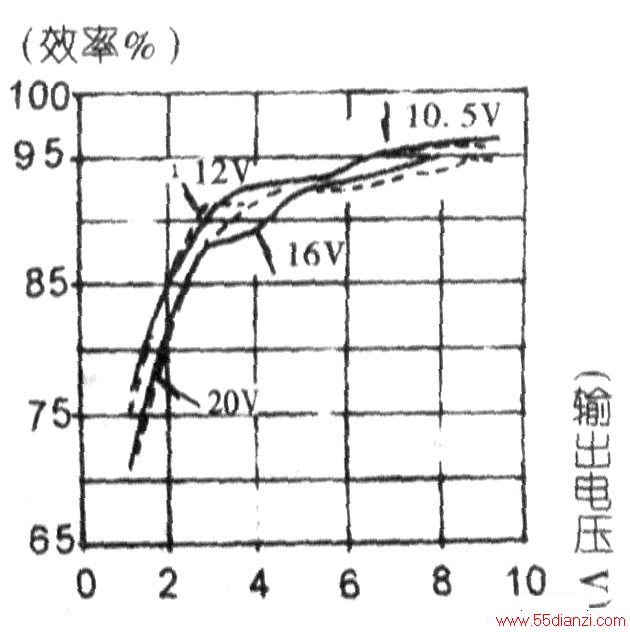

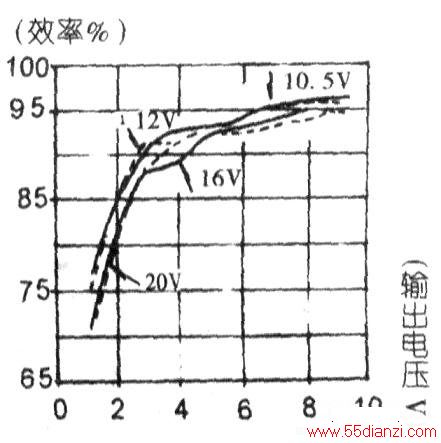

Tl通过降低R1的功耗来改进效率。变压器的匝数比为1:70,仅传送通过R1的整个电池脉冲负载电流的1/70,并产生一个反馈电压,使IC1将整个电流控制在与外部元件可兼容的水平上。输出电压较高时,效率可超过96%,如下图所示。从图中可以看出,输出电压较低时,其效率也相对较低,且与Ql、Q2和IC1有关的相对固定功耗就在整个功率中占有较大的百分比。如果在充电过程中不小心断开了电池,那么VouT不会上升到一个危险的电平,因为充电器的反向模式电路使最大输出限制在VIN上。
