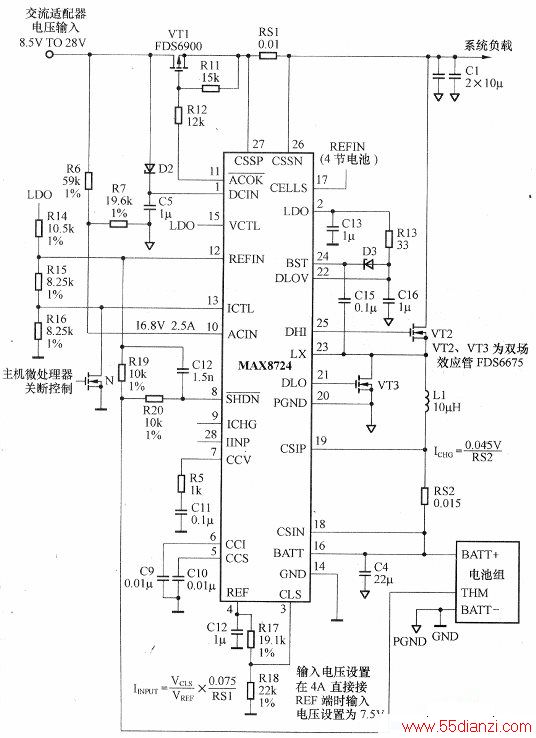

采用MAX8724的笔记本电脑型号主要有acer 3684NWXC、acer 3686NWXC等。MAX8724的电路图见下图。
插上适配器后，适配器输出的电压一路通过二极管D2为MAX8724的1脚供电，另一路由R6为MAX8724的10脚提供适配器检测信号。MAX8724检测到10脚有适配器信号后，就会从11脚输出高电平信号，控制场效应管VT1导通，将适配器供电电压与系统供电电路接通，此时，笔记本电脑的供电电压由适配器提供。
MAX8724检测到10脚有适配器信号后，还会从21、25脚输出脉冲控制信号，控制VT2、VT3两个场效应管的导通，对锂离子电池进行充电。在充电过程中，通过MAX8724的16脚对锂离子电池正极电压进行检测，从而改变充电电流；若MAX8724的16脚检测到锂离子电池正极的电压高于设定的阈值电压，则21、25脚停止输出脉冲控制信号，停止对锂离子电池进行充电。适配器电源控制场效应管VTl(FDS6900)后，笔记本电脑会出现不能充电或者不能启动等故障。
集成电路MAX8 724芯片损坏后，笔记本电脑会出现不能充电或者不能启动等故障，该芯片可以用MAX8765直接代换；电池充电控制场效应管采用双场效应管FDS6675，该场效应管损坏后会出现电池过充或者电池不能充电等故障。
