用FM调频头制作一个FM发射器

　　用一只高放部分损坏了的调频头（FM），制作了一个FM发射器，

　　所用的调频头是一只米兹米调频头，当然也可利用其他带有本振输出的调频头。因为在制作的时候，只利用本振部分，所以即使高放和混频损坏也没有关系。而且在实际使用中，调频头本振损坏的也非常少。所以，可以用一些损坏的调频头来制作。

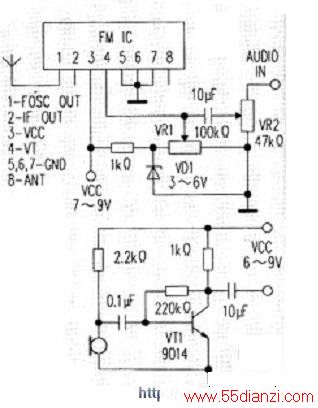

　　利用这只米兹米FM调频头，制作的FM发射器如图1所示，只需把原调频头上的元件去掉，再如下图所示添上些元件，天线用50cm拉杆天线，也可用软导线。VD1与VR1尽量用精度较高的元件，以保证频率的稳定。焊接好后，在AUD10处输入VCD的音频信号，然后用一台调频收音机（最好是数调的），在100Hz-108MHz内找到一个没有本地电台的频率。然后转动VR1，就可以收到信号，再调整VR2使音量合适而不失真，即可在20米范围内，用便携式收音机清晰收听。而且用手摸发射天线，其频率不会发生丝毫改变，可谓是一个性能优越的FM发射器。

　　如果想制成FM无线话筒，只要加入下图电路，即可成为一个高性能无线话筒。也可以外接一个功率接续器使发射距离更远。
