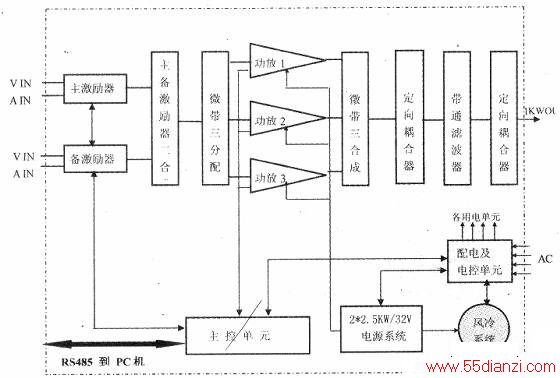

CME1113D型lkW分米波电视发射机主要由7个部分组成：激励器、功放单元、主控单元、电控（包括配电）单元、开关电源、无源部件（分配器、合成器、滤波器、定向耦合器等）、冷却系统等。整机方框原理图如下图所示。
该机的主要技术特点为：整机采用单通道．图像伴音合放式。激励器的备份冗余设计：主激励器和备激励器互为备份且可自动切换，当主激励器出现故障时，无间断地自动切换到备激励器。功率放大器的备份冗余设计：整机由3个550W UHF功放模块合成；功放模块一致性高，可互为备份，任意替换。

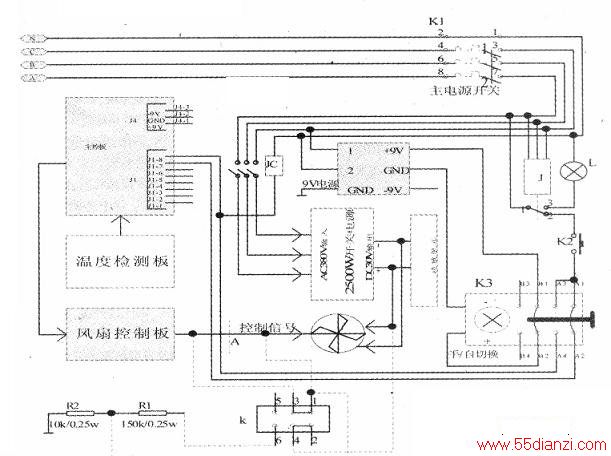

电源的备份冗余设计：两个2.5kW开关电源并联均流供电，电源监测模块中的微处理器监控电源的工作状态，自适应调整整机工作状态。完善的保护措施，减少设备在特殊环境中的损坏，如具有驻波比过大、过热、过激励、缺相及防雷等保护功能。功放模块及开关电源均可热插拔，调试维护方便，提高了整机工作的可靠性。冷却方式采用直流变速风机强迫风冷。发射机的电控系统也是备份冗余设计：可以自动开关机，当控制系统故障无法自动开关机时也可以手动开关机。正是采用了备份冗余设计，所以，从安全播出、减少停播方面看．该机一台机器本身就具备了主、备两台发射机的可靠性。2008年7月，我台开始转播中央一套节日(40ch)，转播的任务就是由CME1113D发射机来完成的。下图是该机电控部分原理图，工作原理如下：自动开关机．首先合上主电源开关K1，使外电交流380V接入．9V直流电源板输入有220V交流输入．9V直流电源工作并输出1:9V直流电压供给主控板、操作面板、显示面板等，使整机处于待机状态。J为相位缺、错相保护器，L为缺、错相保护指示灯，当外电正常时．的1、2接通，保护指示灯L不亮。如果外电不正常，则J的1、3接通，L点亮，整机无法开启。开关K2为急停开关，正常工作时处于按出状态，按出接通开关，按人断开。开关K3为手动、自动切换开关，按出时A1-2、B1-2端接通，是处于自动开机状态，同时K3上指示灯亮。在自动开关机方式按开机键时，主控板上固态继电器JR4的触点接通，于是Jl-7与JI-8接通．AC220V就通过缺相保护器的1、2脚．K2、K3的Al、A2脚、J1-7与J1-8，最后加到主交流接触器JC的线包上，使JC吸合。激励器上电．2.5kW开关电源工作并输出30V直流电压加到功放和冷却风机，机器开启．关机过程则相反。应急手动开机：当主控板死机无法自动开关机时、按入开关K3，同时K3上指示灯熄灭，表示此时机器处于应急开关机状态。这时，交流电220V就通过缺相保护器的l、2脚，急停开关K2．K3的A3、A4加到交流接触器JC的线包．JC吸合，激励器上电．2.5kW开关电源工作，功放和风机上电，机器开启。手动关机则按出K3即可。
通过这几年对CMEI11D的使用，特别是一次因电控部分故障造成的停播事故，发现这台机器在电控部分存在缺陷，是安全播出的隐患，必须消除。这次停播事故是在播出过程中，发射机突然断电停机，发射机面板所有指示都没有显示，应急开关K3指示灯熄灭，很明显是9V直流电源出现故障而没有9V输出，9V电源是主控板的电源。
把应急开关K3按入，交流接触器Jc吸合，激励器上电、2.5kW开关电源工作正常，功放开启，按激励器ALC上位键开启激励到正常功率，发射机开启。但仅过了几分钟，发射机功放出现过温保护，三路功放模块上的过温，度保护指示灯全部点亮，原来冷却风机没有启动。测量风机的1、2端电压，直流30V正常，控制端3端没有电压。该风机是直流变速风机，在1、2端加上直流30V电源电压后，由控制端3端的控制电压的高低来控制风机的转速，控制电压为4.5V以上为高速．lV—4.5V为低速，控制电压如果低于1V则风机不启动。风机3端的控制电压来自风扇控制板，在正常工作状态中，由安装在发射机出风口处的温度检测传感器检测温度的高低，根据温度的高低，由主控板输出相应的控制信号到风扇控制板，再由风扇控制板输出相对应的或高或低的控制电压来控制风扇的转速。现在由于9V直流电源故障，主控板、风扇控制板都不能工作，所以风机的控制端也不会有电压，风机无法正常开启。经检查，这次故障的真正原因是9V直流电源板的输出接线端子的焊接原本就不好，随着发射机运行时间的增长，接线端子处受温度冷热变化以及机器本身的振动等因素的影响，而出现虚焊。仔细把9V直流电源的输出接线端子焊接牢靠，开机，机器恢复正常。
经过这次停播事故后，我们发现该发射机的应急开关机功能的不足：冷却风机采用的是变速直流风机，机器控制系统的电源都是由唯一的9V直流电源提供。当这个电源出现故障时，即使我们把发射机工作在应急开机状态，风机的变速控制端也因没有控制电压而启动不了，发射机也就无法正常工作。针对应急开机功能的这个不足．我们对电控系统应急开机功能进行了一些小的改动，而虽不会影响原有的电控功能。具体方法如下：如下图虚线部分所示，在A处虚线处断开，并在控制电路中接人一个双刀双掷开关K和两个电阻Rl和R2，阻值分别是150kΩ／0.25W、10kΩ/0.25W，它们的具体电路接人如下图虚线连接所示。
在日常发射机正常工作状态或应急工作状态下，应使开关K1-3,2-4处于接通状态，而K的3-5、4-6处于断开状态；这时风扇控制板输出的控制信号电压就通过开关K的3一1加到风扇的控制端来控制风扇的开启与转速。只有当开关K3上的指示灯不亮时，即没有直流9V时，这时只要把开关K拨到另一端．使其1-3、2-4断开，3-5，4-6接通；把应急开关机开关K3按入，主继电器JC线包加电吸合继电器，激励器上电，2.5kW开关电源工作输出直流30V送入功放和风机，由风机的电源端1端引出的30V电压经开关K的4-6端加到RI和R2。由Rl、R2分压生成1.9V的控制电压送入风扇的控制端，风机启动，这时的风机转速为低速（如果需要的话，可以调整R2的阻值，使Rl、R2的分压大于4.5V．风机就是高速转速），再按激励器ALC的上位键开机。当9V直流电源恢复正常后，再招开关K拨回原位，从而不影响发射机原有的电控功能。
