笔者所在广播电视台l999年购进MMDS(微波多路分配系统)发射设备，共由l2台单频道发射机组成并配有加解扰系统，为实现本市“村村通”工程立F了汗马功劳。多年来，经笔者的精心维护，设备运行稳定可靠。现将该发射机的原理和维修方法作一浅述．与同行共飨。
一、发射机工作原理

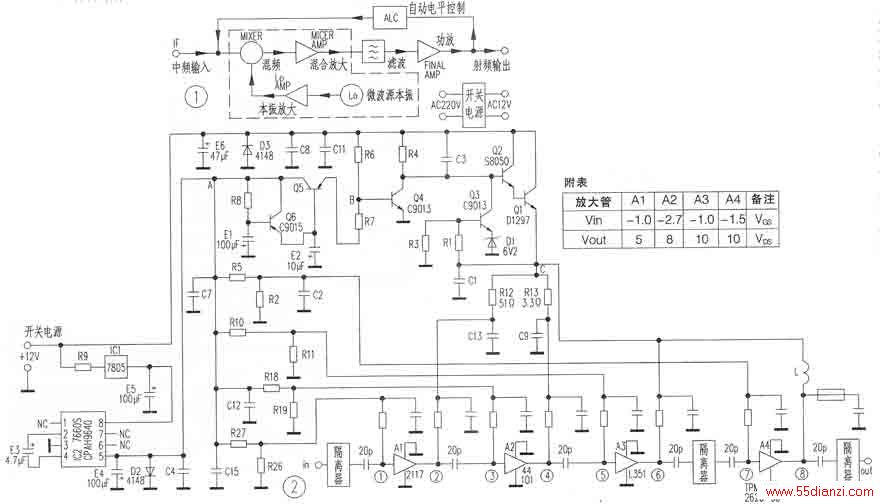

单频道发射机型为XG100-20W。该机主要由混频、滤波、功放、ALC和电源五大模块组成。信号流程如图1所示。图像和伴音中频信号由一高隔离度二分配混合后送入混频级．与本振产生的微波源信号进行混频放大，经滤波进入功放模块．放大的射频信号由邻频多工合成器馈送到天线发射。另外，从输出端取出一部分信号通过ALC模块反馈给输入端，以稳定输出发射功率。开关电源模块输出的l2V电压为整机提供工作电源。
二、功放模块电路分析由于功放模块工作在大电流状态，是故障多发部位。厂家未提供图纸，笔者依实物绘出电原理图，如图2所示。A1～A4是场效应功率管，均为四引脚，除输入、输出脚外，其余两脚接地。12V电压由R9限流经IC1稳压、E5滤波后得到5V电压，为IC2提供工作电源，IC2⑤脚产生-4.5V左右的负电压，该电压在A点分为两路，一路经R5、R10、R18、R27分别为A4、A3、A2、Al的输入端提供工作所需的负栅源电压vcs,另一路经由Q6、Q5控制C点电压。其控制过程是：由于A点负压的存在，06获得正偏导通，Q5导通，通过R7将B点电位拉低，Q4截止，其c极为高电平，Q2、Q1导通，将l2V扩流后在C点得到10V电压．经R12、R13、L分别为A1、A2、A3、A4输出端提供工作所需的正漏源电压vDS。Q3、R1、R3、D1组成C点稳压电路，当某种原因使C点电压升高时，通过R1、R3分压使Q3b极电压升高，其c极电流增大，电压降低，使Q2、Q1导通程度减小，c点电压降低：同理，当C点电压因某种原因降低时，则上述控制过程相反，C点电压升高，最终使VC保持稳定。射频信号经A1、A2和A3推动放大进入末级大功率管A4将信号放大到足够的功率馈入发射单元。检修此机时要注意监测A1-A4管输入端vgs、输出端vds电压。正常时各管的输入输出电压见附表。
三、维修实例
[例1]一台转播凤凰电影台的发射机．无信号输出。查看面板电源指示灯亮．将状态显示功能转换开关拨至电压挡显示12V正常，拨至电流挡指示为0，而正常为8A。打开机盖，未闻到任何焦味，测量供给功放模块的12V正常，初步判定为功放模块因某种原因未工作。拆下模块盖板，测A、C两点电压均为0，显然，功放管因未得到工作电压而停止工作。测IC2⑧脚5v正常，Q1c极12v正常，根据电路原理可知：A点无-4.5v电压，O6、Q5将截止，Q4导通，其c极为低电位，Q2、Q1截止从而造成C点无电压。实测B点为0.68V，Q4确已导通。表明故障在负压产生电路(即IC2及其外围电路)。在路测量IC2⑤脚对地电阻正常，取下E3测其电容量及充放电能力均正常，判断IC2不良，换用一正常机的IC2后．开机⑤脚电压仍然纹丝不动，维修一时陷入困境。电解电容特性不稳定造成的故障现象。受此启发，开机用烙铁分别对E4、E3、E53D热，当加热到E3时，A点-4．5V电压终于出现，此时C点及各功放管的输入、输出端电压均正常。关机后冷却一小时试机，故障重现，证实确属E3不良。换用一精密4.7μF/50V电容，开机检查各项状态正常。后有三台机器相继出现此故障，直接换下E3，快速修复。
[例2]一台发射机输出信号的图像雪花大．伴音正常。
用场强仪在接收端测量该台信号场强明显偏低。检查输入该机的连线无问题，打开机盖，确认各连接端子接触完好，实测各功放管供电电压正常，用万用表电阻挡测量A1～A3输入、输出端-与20pF耦合电容连线情况时．发现电容左端有轻微松动，用镊子上下稍微拨动该端，发现明显的裂缝，确认此电容左脚断裂，更换后故障排除。注意：为防止因静电损坏A4管，切记拔掉烙铁电源插头，利用余热焊接。
[例3]一台发射机无功率输出。无功率输出，应首先检查电源及功放模块。开机测各关键点电压正常，各功放管输入至输出端连线无开路现象，最后查出末级隔离器输入与输出端铜箔不通，而正常为0Ω．发现该隔离器输出脚与铜箔焊点断开，加焊后故障排除。
小结：发射机长期工作在大电流状态，功放和开关电源模块会产生大量的热量，日常维护时要经常检查发射机的排热风机转动是否灵活，并确保空调机运行正常，保持环境温度在20℃左右。维修实践表明，当空调机或排热风机不正常时，极易使功放模块内元件脱焊造成无功率输出或其他不稳定现象，甚至会出现烧毁功放管和电源模块等严重后果。因此，定期检查散热设备显得尤为重要。
