一、MMDS信号的接收方法
目前各级有线电视台、站多选用2.5GHz-2.686GHz频段，采用残留边带调幅方式邻频传输，在200MHz带宽内最多可传输23套电视节目．一般都在10多套节目以上。传输距离视其发射机功率而定，一般为20km—80km．若采用大功率单通道发射帆系统，传输距离可达lOOkm。

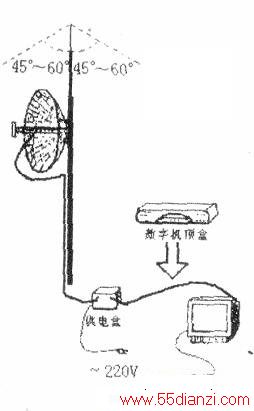

定向MMDS接收天线收到2.5GHz—2.686CHz的微波信号，经下变频器放大、变频到VHF或UHF赫频电视信号，变频后的电视信号直接或经过数字机顶盘进入用户的电视机，用户就可以收到多套电视节目了，接收方法如下图所示。
二、工作频点的选择
为了避免广播电视信号的互相干扰，相邻的两套MMDS信号发射站分别采用了水平极化和垂直极化进行保护。为了避免MMDS信号经过变频后出现同频干扰并避开本地无线电‘视信号的13-22频道。依据变频器本振频率与占用频道的关系，我们可以选择合适的本振频率，如1838MHz或2408MH2的频点，使变频后的电视节目一部分在电视频道SD32~SD54上或在电视频道SD6~SD12与增补频道(2)21~214上。
三、MMDS接收天线器件选配
1．栅网型天线
天线的性能直接影响接收质量，首先选择精度好、增益高、抗风能力强的天线，根据接收地距离发射站的远近选择不同口径的抛物状前聚焦式圆栅网型天线，距离远的选用了32DBl.8m;近的选用了24DB0.8m。一般来说，大口径、圆栅网型的天线增益较高。
2．下变频器
下变频器是MMDS接收设备的核心设备，它有分体式和一体化变频器之分，常用的是一体化变频器。下变频器的主要技术参数如下：输入频率为2.5GHz~2.686GHz,噪声系数为1.5dB;增益为≥36dB;增益平坦度≤0.2dB;本振频率为1838MHz—2451.5MHz;频率稳定度≤t:25kHz(-400C~+70C)：输入输出隔离度≥60dB;中频输出为48.5V~848MHz;本频泄漏-50dB(入口)一35dB(出口1；相位噪声-85dBc/Hz(lOkHz处)；三阶交调-50dB；三阶结合点25dBm；最大输出：30dB-mV(23套节目)；输入电压为DC15V—24V;工作电流≤220mA；工作温度范围：－40度－+60度。我们选用了专业级馈源一体化、低噪声、幅频特性好、性能参数高、数模信号兼容的下变频器。
选变频器要注意的是依据所在地距离发射站的远近，分别选择合适增益不同频点的下变频器(这些在下变频器壳体标签都有标注1。
3、电源
电源为室外下变频器提供电能，供电盒中的稳压集成块7818cv可以提供1A的电流．最大输出为1.5A(理想散热时)．下变频器本身有低于18V的稳压装置。一般需要200mA以下的工作电流．所以一只供电盒就能满足下变频的供电需求。
4．同轴电缆
供电盒与过流型混合器之间用一根SYKY-75—5或SYKY-75-7高物理发泡同轴电缆连接，过流型混合器与下变频器之间分别用一根SYKY-75-5高物理发泡同轴电缆连接，每根同轴电缆的两端分别安装上F型接头与相府应的F型接口相接。因目前下变频器的F型接口多为英制，因此应注意选取与其匹配的英制F型接头．这三根同轴电缆向上提供电能，向下传输射频信号。
五、安装与调试
1．安装地点选择天线的安装地点要避开树木、房屋、铁塔、高压线及高山等任何遮挡物和强电磁信号的干扰。
2．组装连接天线将天线的下变频器装配好．然后按图1将下变频器、供电盒和（数字机顶盒）电视机用同轴电缆线连接起来，再打开电视机电源，接通供电盒向下变频器供电。
3．调试天线将天线口对准MMDS信号发射的方向，在对应的频段上搜索电视节目，捕捉到微弱电视信号后，可将天线方向、高度微调直到电视节目清晰为止。如果图像和伴音效果不佳，调整天线极化，即将天线（馈源）旋转90度，重复前面的操作，若效果还是不好，保持下变频器位置不变。栅网型天线旋转90度，再重复前面的操作直到满意为止。
4．支承杆与避雷支承杆选用直径50mm壁厚5mm的钢管，高出屋顶2m~3m(接收信号弱时可以再高一些)。在其顶端焊接避雷金属尖针，两副MMDS天线要装在地避雷针下面45度至60度伞形区内，支承杆深埋地下2m以上．在地质干燥的坑中可撒些盐增强导电性能，避免接收设备受雷击损坏。
