多波束天线

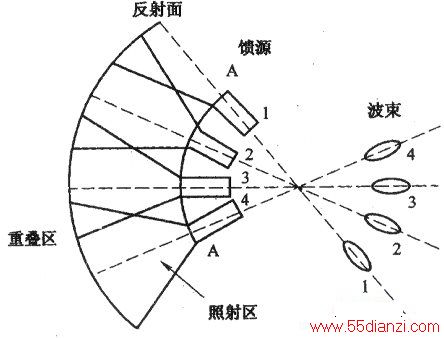

　　随着静止广播卫星数目的不断增多和国内有线电视(CATV)系统的迅速发展，采用多焦点抛物面天线，即用一个固定天线同时接收多个卫星电视信号。该天线的特点是：辐射波束通过馈源的定向位移，实现大角度的波束扫描。这种广角特性是由球形曲面的对称性形成的。多波束工作是借助沿焦点曲面安置的多个馈源实现的。在一般情况下，两相邻的波束之间的最小角度可由馈源的口径大小确定。最大波束数与反射器曲面占总球面的百分数有关，其原理如下图所示。
　　
　　这种天线反射器的焦点分布在一个曲线AA上，在此曲线上装置多个馈源用于多波束接收。波束的轴线与各馈源的轴线重合，且有类似的增益和方向图。若把各馈源制成不同频段和极化时，则成为一个多波束、多频段和多极化的天线。这种天线的每个馈源只照射反射器的一部分，当允许相邻馈源的照射区有部分重叠时，反射区的面积就可以做得小一些。
　　
　　这种天线的焦点不在一点上，因此，其效率不如单波束抛物面天线好。另外，它又要求很高的安装精度和高技术的调整，这样就限制了它的应用。我国很多广播电视单位，已设计和研制了很多单面卫星天线接收多颗卫星信号的产品，已经在实际中应用的有3m口径的抛物面天线。当两个馈源的偏置角为3°时，偏置损失约1.3dB。用此天线可同时接收105°的“亚洲1号”和110.5°的“东二甲一2”两颗卫星的电视节目。
　　
　　大型卫星通信站的～抛物面天线直径为15～30m，中型为4～10m，家用直播卫星电视Ku频段接收天线可小至0.5m。目前我国C频段卫星电视接收站多用1.5～3m天线，Ku波段用0.75～1.5m天线。随着天线、馈源的效率和性能的提高，以及低噪声放大器噪声温度的降低，天线直径还可减小。
