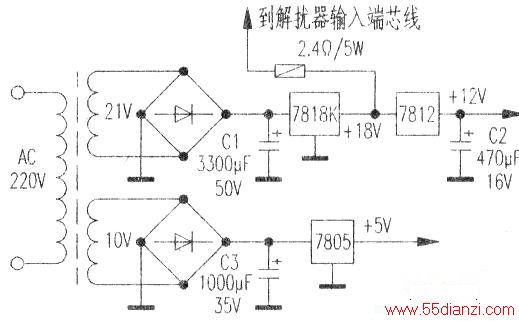

经过对解扰器内部供电电路分析、测量与改造，是可行的。上图为原解扰器内部供电电路图；下图为改造后解扰器内部供电电路图。其改造过程如下：
1．原解扰器内部电源变压器有两个次级，输出电压分别为17V、10V，功率约为5W。更换后的电源变压器两个次级电压分别为21V、10V，变压器功率为10W。取掉原变压器，把新变压器安装在原变压器位置上（解扰器内部有一定空间，可以放下新变压器），并对照原变压器次级引线端焊上新变压器次级引线。
2．将新增加的三端稳压器(7818K)打孔固定在安装7805、7812的解扰器后盖上（此时后盖相当于散热片）断开C1至7812输入端的线路，将7818K的输入端和输出端分别接于C1端和7812输入端（并将C1更换为3300μF/50V的电解电容。
3．将解扰器输入信号端的芯线与电路板连接线更换为电容C(680P/1kV)，将芯线与7818K输出端用短线串一限流电阻(2.4Ω/5W)连接起来，电容C的作用除耦合来自下变频器的信号外；同时使直流18V与解扰器信号电路隔离。
4．实测下变频器的工作电流为200mA；7812输出电流为150mA；7805输出电流为100mA，则其有效功耗为0.2A×18V+O．15Ax12V+0.1Ax5V=5.9W。而新换变压器功率为10W，完全能满足解扰器及下变频器的正常工作需要。7818K提供给下变频器的工作电流为200mA，提供给7812的工作电流约为200mA，二者合计为400mA，7818K最大输出电流为1.5A（理想散热时）。故7818K能满足二者所需要的电流。
经过以上改造的好处：减少了开支。
