用分立元件仿制IX0465CE厚膜电路

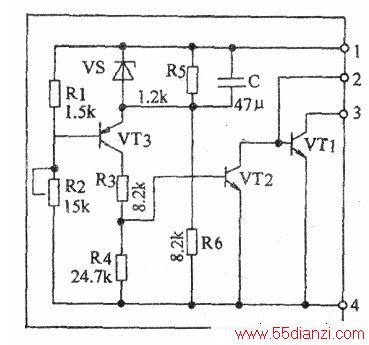

　　下图是IX0465CE的内部电路结构。仿制代换时，开关管VT1采用D206、BU508A、要求BVCBO≥1300V，B为20即可，也可用DF104C、BU208等；VT2采用2N5401、3DG12C，要求B≥50；VT3选用3CG27C或2SA778A等，要求B≥80；稳压二极管vs采用稳压值为6～9V左右的稳压二极管，可用2CW16、2CW2、2CW15等。
