日常生活中有需要用到断流自动保护开关的例子。例如，有一淋裕器，加热结束后能够自动切断加热负载的电流，即能够自动断流，但断流后整个设备并来与市电隔离。为了安全，要求用户拔掉电源插头后再用，不太方便。如果没有拔电源插头，虽然保安器有保安功能，但仍然存在不安全因素。本电路可实现淋浴器断流后与市电的自动隔离，故而称为断流自动保护开关。
电路原理

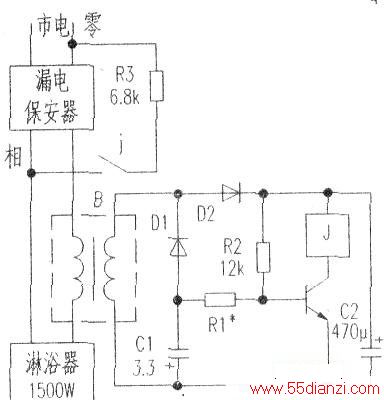

电路如下图所示，漏电保安器合闸以后，淋浴器开始加热，负载电流流经电流互感器B的原边，在副边产生感应电压作为控制电路的控制信号及工作电源。由于C1远小于C2，故副边电压经D1整流很快在C1上建立负电压。此负电压经R1使三极管的基极为负电位，控制三极管不能导通。
副边电压经D2整流向C2充电，在C2上建立正电压，作为继电器的工作电压。由于三极管截止，故继电器不动作。加热结束后，淋浴器切断加热负载，流经电流互感器原边的电流消失，副边感应电压也消失，C1l上的电压迅速通过副边线圈、D2、R2、R1放电，负电压消失。由于D2的隔离作用，C2上的电压经R2使三极管基极获得偏流而导通，继电器吸合，其常开接点j闭合，使漏电保安器获得漏电信号而跳闸，从而实现市电与淋浴器的自动隔离。
制作与调试
本制作的关键是电流互感器B的制作．B用JRX型小型继电器线圈作副边，用2mm厚10mm宽的铁片做成Ⅱ型套在线圈铁心的两端，形成闭合磁路，其尺寸大小以能够绕下原边线圈为准。用截面大于2mm2的导线在副边线圈外面绕10圈作为原边线圈。如果原边电流较小，可适当增加原边线圈的匝数，只要副边的空载电压大于7V即可。继电器选用T02-5V的微型继电器。
下图是用PNP管制作的控制电路
调试时，用一20kΩ电位器代替R1，合上漏电保安器开关，淋浴器开始加热，C2上的电压慢慢上升，等C2上电压稳定后，调整电位器，使C2上电压最高，此即为最佳状态。用固定电阻替换电位器，使淋浴器停止加热，漏电保安器应立刻跳闸。
