为了方便操作,对选煤楼下拉拽火车车皮的绞车电机控制电路进行改进,现介绍如下。
原操纵电路是普通的可逆启动电路,此电路只能在~楼地面上一点操纵电机。
由于装火车需要放煤的角度不同,装车工强烈要求在二楼塔台上,也应和地面一样都能操纵同一台绞车电机。这样可以根据装车需要随时在楼上或楼下变换操纵地点,从而更加机动灵活的适应生产环节的需求。

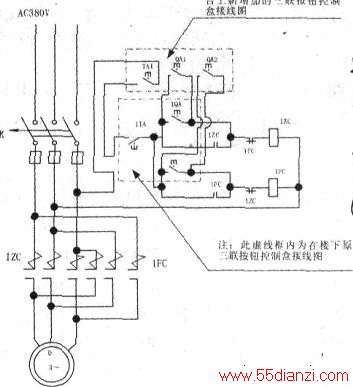

用多芯电缆和三联按钮,按附图所示的连接方法,进行了改进连接,达到了在两点可操控同一设备的目的。
