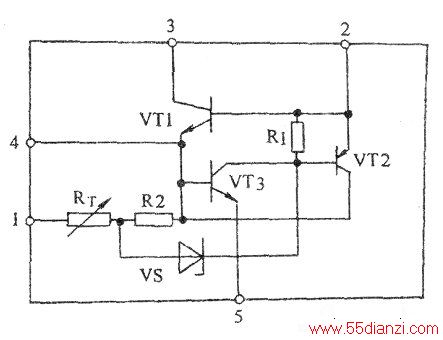

下图是STR51213的内部电路。仿制代换时，误差放大管VT1选用BVCBO≥180V、β在100～200之间的PNP型小功率管，如：2N5550、2N5551、1SS9042/9043、2SC1473、2SC2271、2SC2220/2230、2SC2383等；脉宽调整管VT2选用BVCBO≥500V、PCM≥500mA、β在100～200之间的PNP中功率管，如：SS9012、SS9015、2SA562、2SA673、2SA1338、SS8550、2SB698等；开关管VT3选用Pcm≥100W、ICm≥5A、BVCBO≥1000V、BVCBO≥1500V、VCBS≥1V、B≥12、TR=lμS的晶体管，如：BU508A、2SD14002、2SD1403等；稳压二极管vs要求vz在6～7V之间，选择如：RD6.8E、HH27.2、2CW15、2CW14等；电阻均选0.5W金属膜电阻，其中，Rl为39kΩ，R2由通电试验后确定，约20kΩ。调试时，接200W/22V灯泡作假负载，调RT使输出电压为115V即可，再上机试验。
