针对城市边缘有线网络到户有困难的用户，最近启动了多路微波数字直播系统（MMDS），天线安装在海拔180米的铁塔顶端，设计覆盖半径50公里。又因其工作频率在2.5～2.7GHz，所以类似卫星电视直播系统。用户只需将室外天线对准电磁波方向即可进行接收。
该系统采用三个相距34MHz的频点，每个频点上再调制12套电视节目，共36套节目。发射功率100W（模拟），实为25W数字功率，如附表所示。
一、信号传输与发射系统
36套电视节目的数字信号源由市网络公司从3公里外，利用光纤传送到发射机房，光接收器将光信号转变成电信号。双向分配器分三路送给三个频点共计3x12个机顶盒。

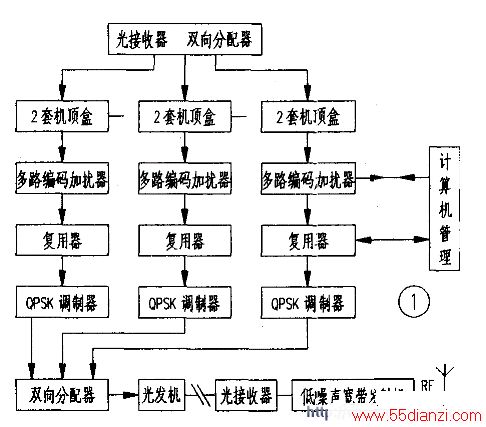

每个机顶盒输出的视频V信号和音频R-L信号，再传送到三个多路编码加扰器，多路编码加扰器输出端将码流连同ECM和EMM信息均送至MPEG-2复用器，和其他数据一起打包成MPEG-2传输流（TS），经三路QPSK调制器调制输出。经一一个双向分配器合成送入光发射机。将电信号转变成光信号。再利用光纤传送到100米外铁塔上的发射机。进行宽带低噪声放大发射。MMDS系统信号传输处理流程框图如图l所示。
二、条件接收系统
基于DVB/MPEG-2标准的条件接收系统是一个复杂的综合性系统，它包括加解密算法、加解扰算法、编码复用、调制解调、智能卡、接收等技术。条件收视系统包括用户管理系统、用户授权系统、信号复用系统、传输和接收系统。
1.用户管理系统（SMS）：是用计算机存储所有用户相关资料和收费资料的大型数据库，满足条件的用户，则系统输出一个开启字符；不满足条件的用户，则系统输出一个关闭字符。
2.用户授权系统（SAS）：是将用户在用户管理系统中的请求的信息转换为权限管理信息（EMM），权限管理信息包括用户的唯一标识号、智能卡号、用户的授权信息、EMM版本号等。
3.信号复用系统：是将视频、音频和节目相关信息及节目授权控制信息等数据流。采用时分复用方式，混合为单一的传输流TS，实现对节目内容的加密。
4.传输和接收系统：
是将信号复用系统中的传输流TS，送给发射机放大发射出去。
用户通过天线、下变频和授权的机顶盒进行接收。
三、信源加扰加密与机顶盒解扰解密系统
1.信源加扰加密系统通常采用三级密钥（KEY）多层加密方法，使系统安全性更可靠（自前市场上有线网络机顶盒、无线电视数字机顶盒、卫星加密电视接收机等皆采用此法）。
第一层密钥保护——CW：CW即控制字。它是数据流中传送的加扰密码，分定时和随机两种。能够对输出的音视频信号和数据信号的比特流进行加扰，扰乱正常的比特流，使得接收端无法解扰，从而达到加密的目的。CW是条件接收系统的基础和核心。如果CW被破解，则加密系统失去意义。
第二层密钥保护——SK：即服务密钥。CW是随加扰信息一起传输的，任何人都可以读取它，并加以研究。一旦CW被读取，整个系统就有被破解的可能。因此需对CW本身进行加密保护。对CW的加密一般有服务商提供保护密码，用以控制其提供的服务。SK的使用一般与用户付费条件有关。
第三层密钥保护——PDK：

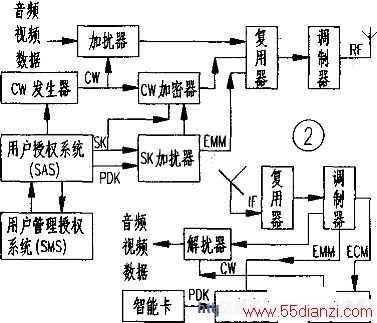

PDK是个人分配密钥。CW虽然由SK进行了加密保护。但SK仍然存在易让人读取的现象，必须对SK进行加密保护，这样才能使整个条件接收系统的安全性更高。为了保护SK，又把每个解扰器或智能卡的地址码（m）作为密钥来对SK进行保护，鉴于这种加密保护是根据各个用户的个人信息特征来进行的，因此它是唯一的，称之为管理密钥（17DK）。PDK一般由CA系统设备自动产生并严格控制。在终端设备上，它又与设备序列数相一致，一般由运营商通过CA系统提供的专用设备。烧入解扰器的只读存储器（PROM）中，终身不能更改。信源加扰加密与机顶盒解扰解密系统框图，如图2所示。
2.机顶盒解扰解密系统是在信号的接收端，将加扰的传输流送解调器解调后。再送入解复用器中进行解复用。由于ECM和EMM信息被置于MPEG-2传输流的固定位置。因此解复器很容易解出ECM和EMM信息。智能卡接收到EMM后产生授权，并读取智能卡上的个人分配密钥PDK，用PDK对EMM解密，取出SK，再利用SK对ECM进行解密。取出CW，再将CW通过智能卡接口送给解扰器。解扰器利用CW将加扰的传输流进行解扰。恢复出原始的音视频和数据传输流。
本地MMDS系统开播两个月来，入网用户愈干。50公里处接收正常。下一步我们将以提高发射功率和软件系统升级稳定为主。进一步完善系统。
