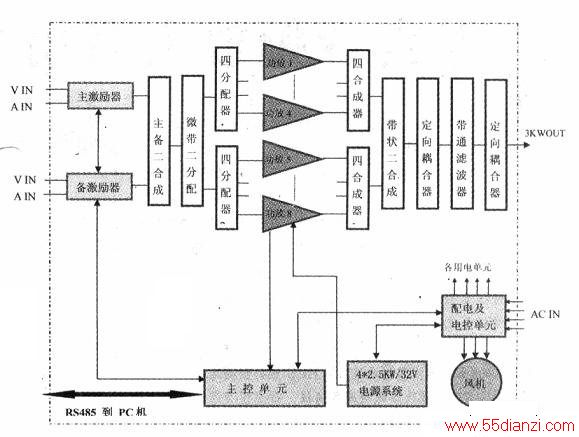

吉兆3kW U波段电视发射机主要由激励器、功率放大器、无源部件（包括分配器、合成器、带通滤波器、定向耦合器等）、主控单元、电源及配电电控单元和风冷系统等组成。整机方框原理图如下图所示。
550w功放末级由2个末级功放板组成：每只LDMOS场效应管和与之相联的输入腧出匹配电路构成一个单管推挽功率放大器，每两个同样的功率放大器和3dB正交电桥构成一个末级功放板。二个末级功放板的输出再经同相二合成器进行功率合成。末级与预功放以及分配合成器、监控板、供电板组成一个550w功放。末级场效应管均工作在AB类。因所用功放管为推挽型对管，每只场效应管放大器的输入和输出匹配网络中均设有微带结构的平衡，不平衡转换电路。8个550w功放采用x4x2的合成方式，使输出功率大于3kW。

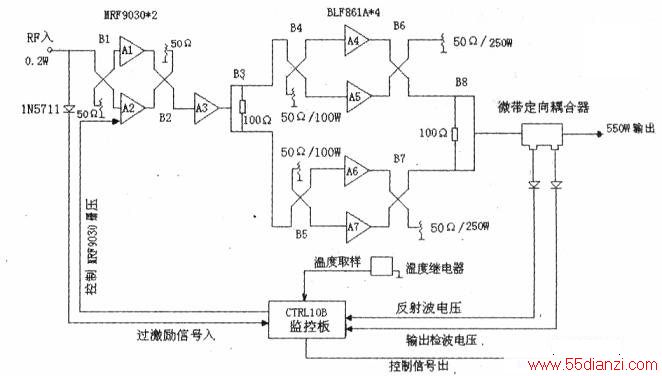

UHF550W功放模块由前级预功放板、2个末级功放板、电流取样板、功放监控板、同相二合成器、同相二分配器组成。原理框图如下图所示。
在全固态发射机中，功率分配与功率合成技术得到了广泛的应用。为了获得更大功率的射频信号，通过合成网络将各放大器输出功率相加。反之，将一路射频信号的功率，通过分配网络均匀地互不影响地同时分配给多路负载，其基本要求是：输出功率按一定的比例分配，各输出端之间要相互隔离，输入腧出端必须匹配，插入损耗小。功分与功合是可逆的。
本机分配合成器包括微带二分配合成器、微带四分配合成器、带状二合成器。
(1)微带二分配合成器
主备激励器二合成器、二分配器、550w功放末级用同相二分配合成器均采用基于WILLKISON(魏金森)原理的微带二分配合成器。它可在较宽的频率范围内，实现两路功率的均匀合成或将一路功率均匀分配给两路负载，同时确保各端口之间的高隔离度及各端口的低反射系数。
作为主备激励器二合成器时有2个输人口和1个输出口，作为二分配时有1个输入口和2个输出口，连接器型号是N-50KF。
(2)微带四合成分配器
微带四合成器及微带四分配器采用CYSEL(吉赛尔)原理、微带线结构，在较宽的频率范围内，实现四路功率的均匀合成（或分配），同时确保各端口之间的高隔离度、低反射系数。合成器内置吸收负载。微带四合成器有4个输人口和1个输出口，连接器型号是N-50KF和L29-50KF，微带四分配器有1个输入口和4个输出口，连接器型号是N-KFD-6．
(3)带状二合成器
带状二合成器是基于GYSEL.电路原理的同相二合成器，采用悬置带状线技术设计制作：采用清华大学自行开发的TUMIC微波设计软件进行仿真设计，为产品的技术指标、结构实现提供了有效的保证。
