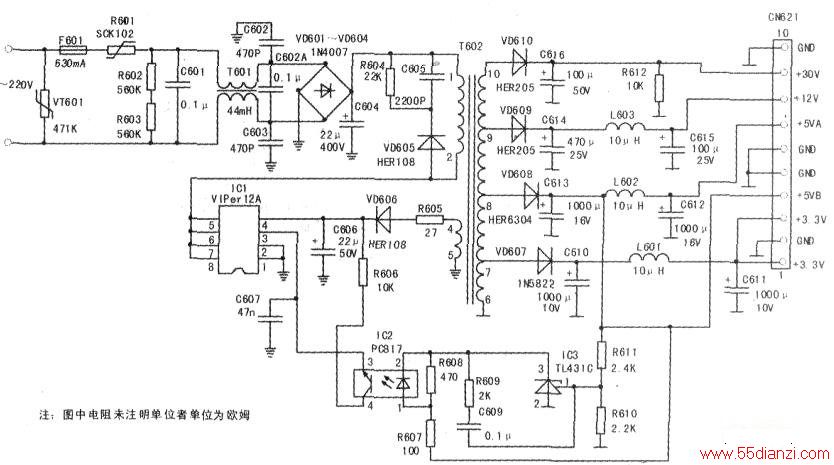

附图是创维C7000/C5800型数字电视机顶盒开关电源电路图。由图可知，市电由保险管F601和热敏电阻R601加至由电阻R602、R603及电容C601组成的抗浪涌电路两端。其高频脉冲经电感T601及电容C602、C602A、C603滤除后加至整流全桥VD601～VD604交流输入端，经整流和C604滤波后获得约+300V电压。该电压经开关变压器T802①、②绕组送至主控芯片ICl (VIPer12)⑤，⑧脚（内部开关管D极及振荡器启动端），于是IC1内部振荡器起振。其脉冲电压经整形、脉宽控制、放大等电路处理后送至内部开关管G极，使之工作于开关状态(其振荡频率为60kHz)→开关变压器①、②脚绕组中有变化电流流过一次级④、⑤脚绕组有感应电压产生，经VD606整流、C606滤波后得到约30V电压作为IC1内部电路工作电源。以替代IC1⑤脚送人的启动电压。另外其他次级绕组经各自整流滤波电路后．分别得到+30V、+12V、+5V和+3.3V电压，由插座CN621送出，为机顶盒内相关电路提供电源。当某种原因引起电源输出电压过高时，开关变压器次级绕组⑧脚输出的5V电压升高一由R611、R610分压后加至取样比较电路IC3 (TIA31)控制端①脚(R端)电压升高—TL431导通加强一③脚（K端）电压下降一流经光耦器IC2 (PC817)中发光二极管电流增大一亮度增强一光敏三极管内阻下降→IC1反馈端③脚电压上升一内部脉宽控制器使送至内部开关管G极的激励脉冲宽度变窄一开关管导通时间缩短一给开关变压器T802注能减小一输出电压保持不变。反之亦然。
以VIPer12A为主构成的开关电源保护功能完善，主要包括：
1．过压保护当市电输入电压过高或稳压系统发生故障时，会使电源输出电压过高。当IC1④脚输出电压随之升高超过42V时，内部过电压比较器有信号输出一闩锁器关闭振荡器输出信号一开关管停止工作一电源无输出。
2．欠压保护当市电输入电压过低或稳压系统发生故障，使电源输出电压过低，当IC1④脚电压低于14.5V时，IC1内部欠电压比较器有信号输出一闩锁器关闭振荡器输出信号一开关管停止工作一电源无输出。
3．过流保护当负载过重或发生短路故障肘，流经IC1内开关管S极（即IC1①、②脚）电流必增大→当内部S极过流检测电阻两端电压上升至大于0.23V时，内部过流保护电路动作一电源无输出。
4．过热保护当芯片内部温度达到140℃时，内部过热保护电路动作一切断送往开关管激励脉冲→开关电源停振。
